Досветка экспозиции в павильоне №29 ВДНХ «Цветоводство и озеленение»

Задача

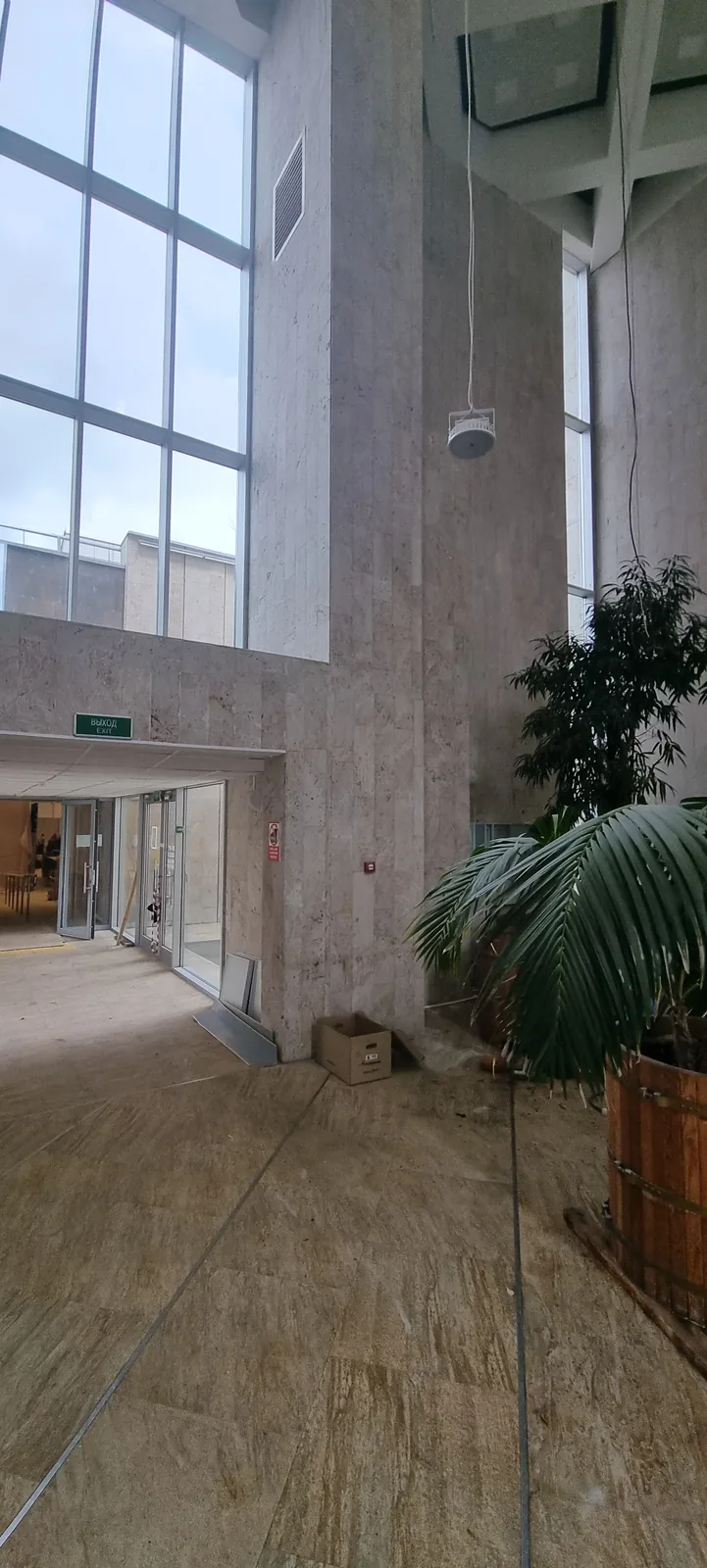

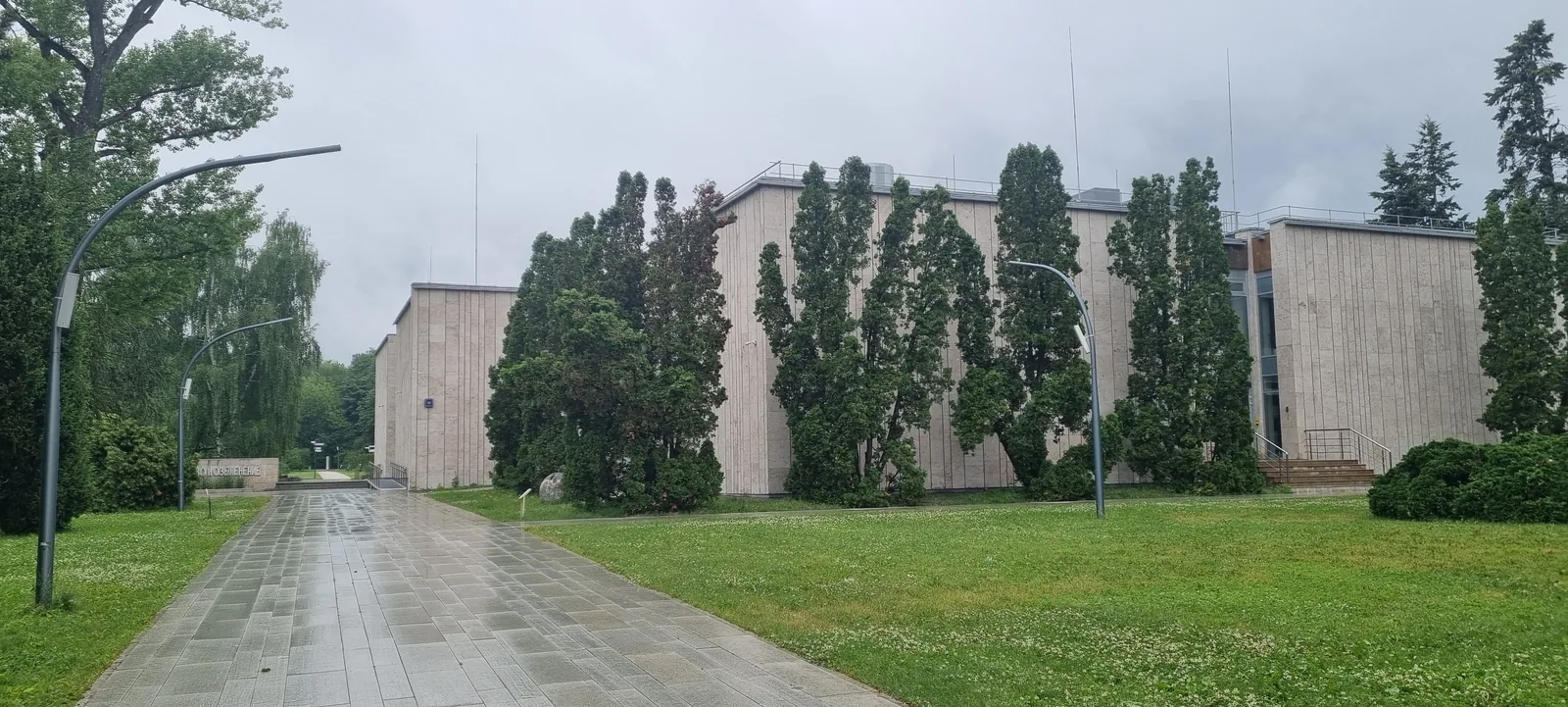

Павильон №29 на ВДНХ отдан под постоянную экспозицию «Цветоводство и озеленение». Остекления в здании мало, естественного света растениям не хватает: коллекция теряет вид, новые посадки развиваются медленно. ВДНХ обратилась за подбором и расчётом системы досветки.

Сложность была не только в уровне света. Экспозицию смотрят посетители, а рабочая мощность фитооблучателей для человека некомфортна. Значит, система должна уметь работать в двух режимах: приглушённом — в часы работы павильона, и полном — когда экспозиция закрыта.

Три зоны — три решения

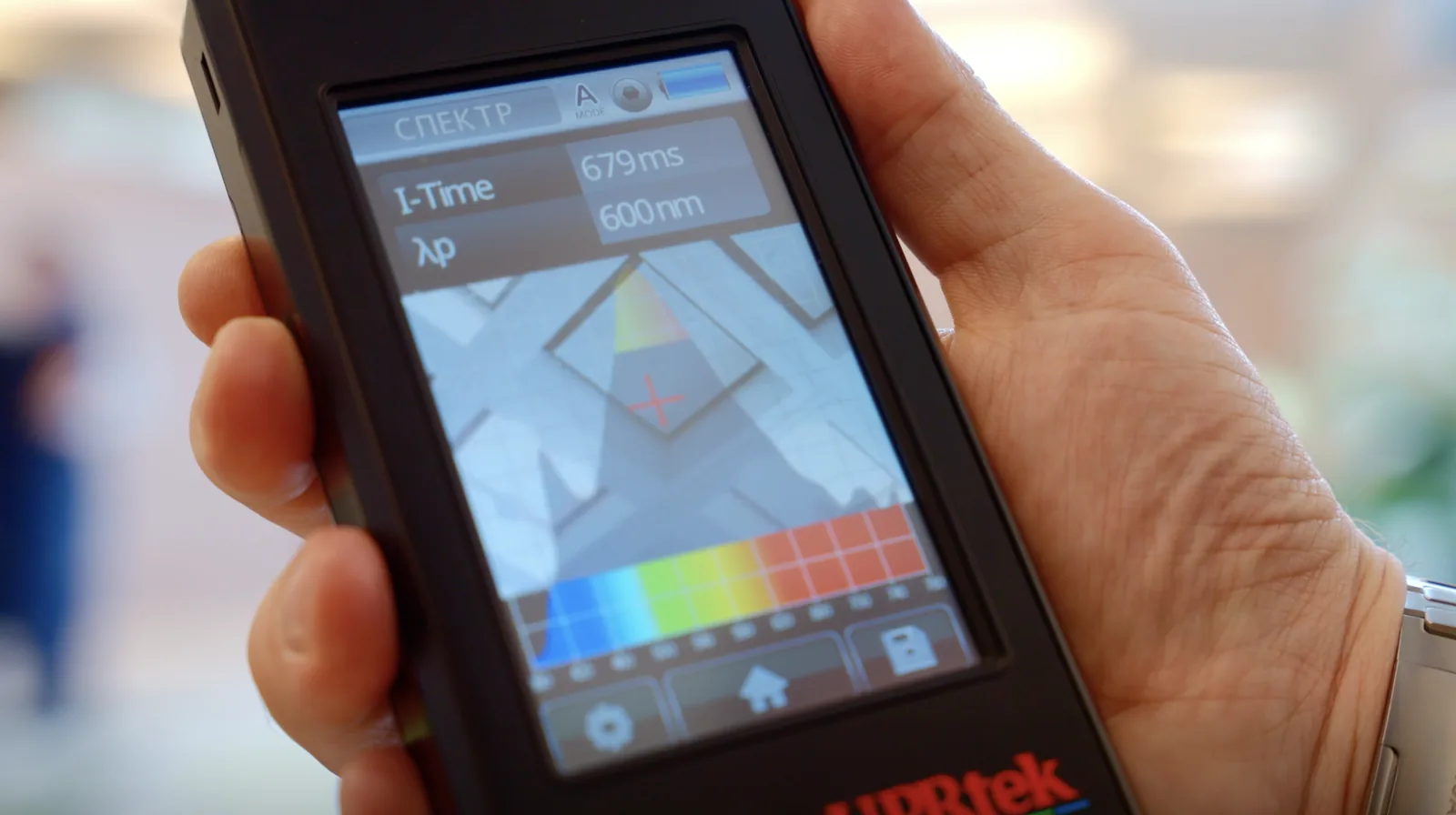

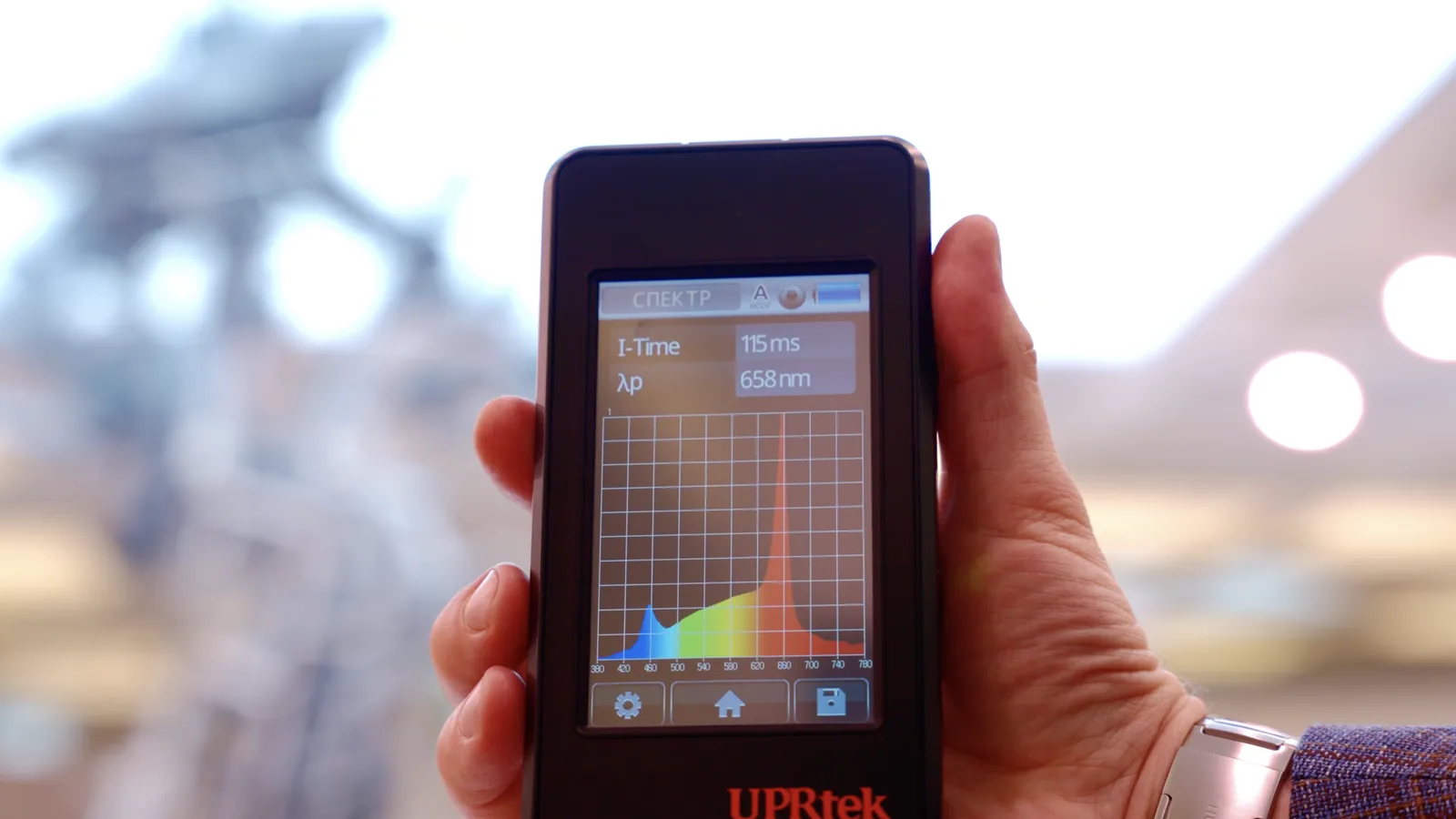

Светотехнический расчёт выполнили в фотонных единицах в диапазоне ФАР 400–700 нм отдельно по каждому типу помещения.

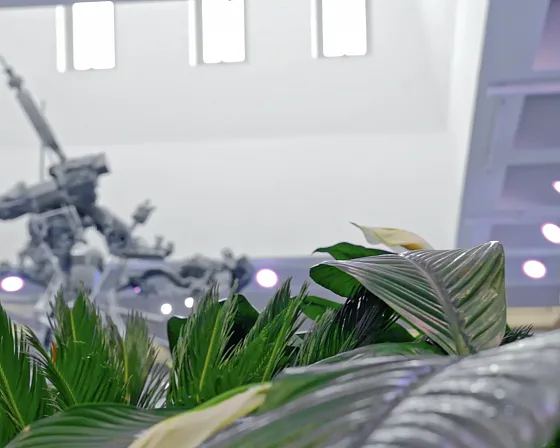

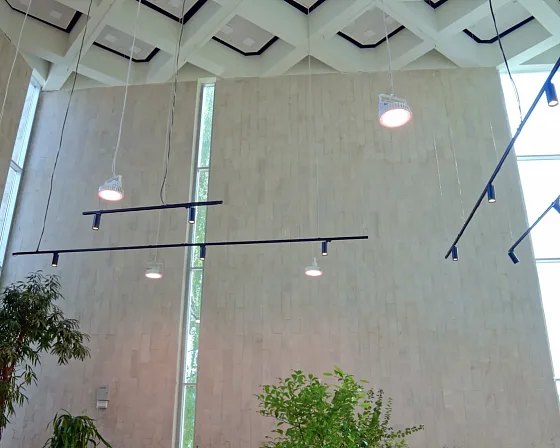

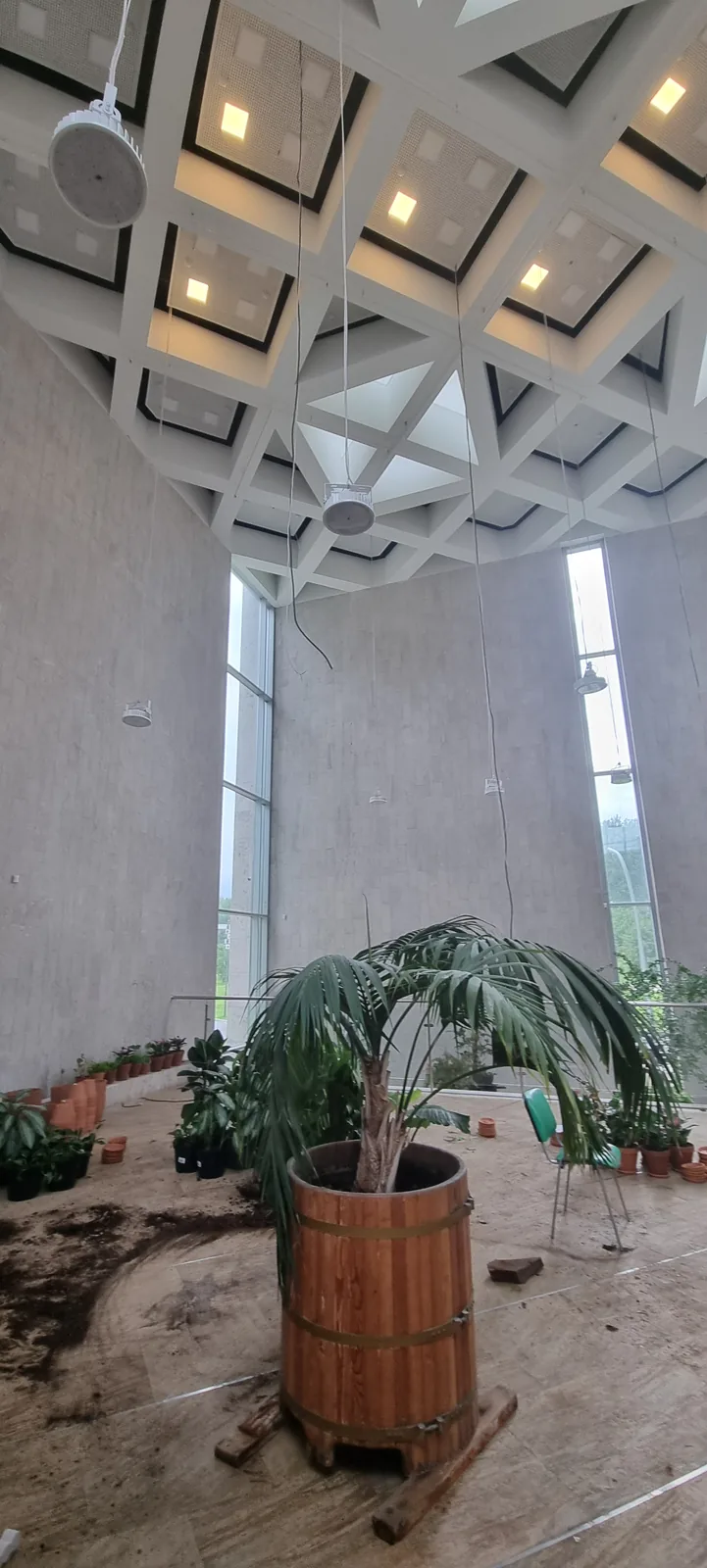

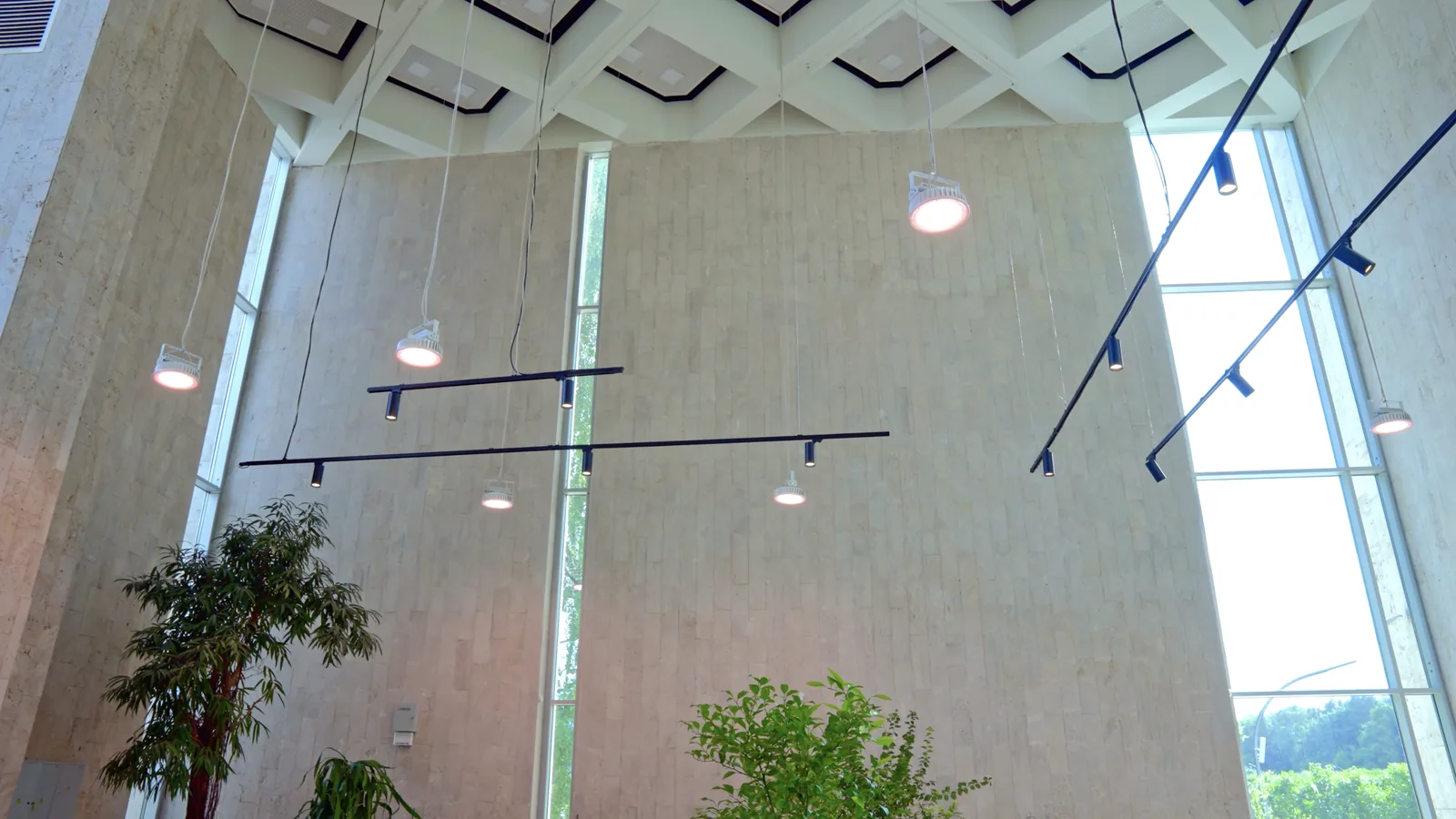

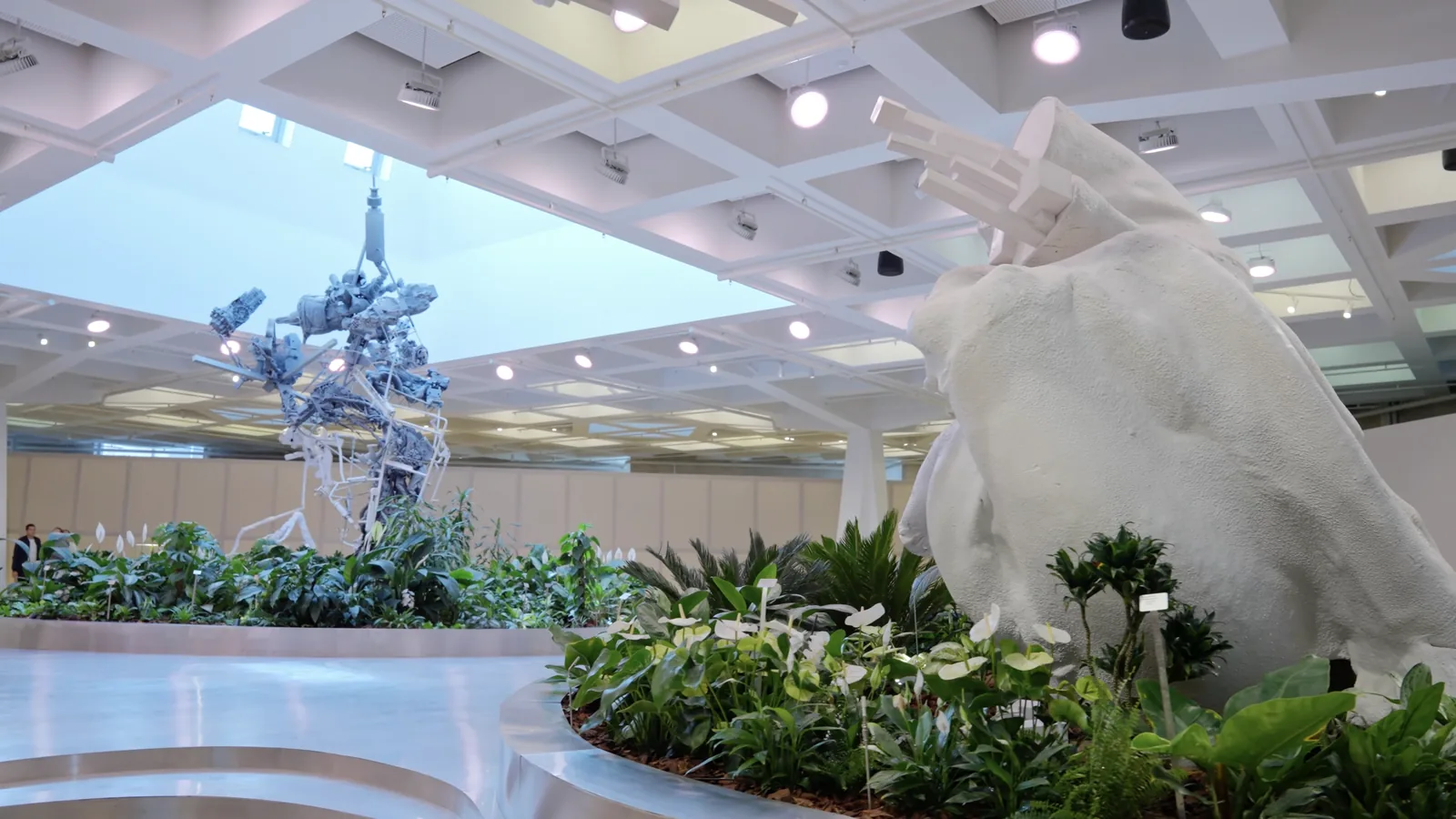

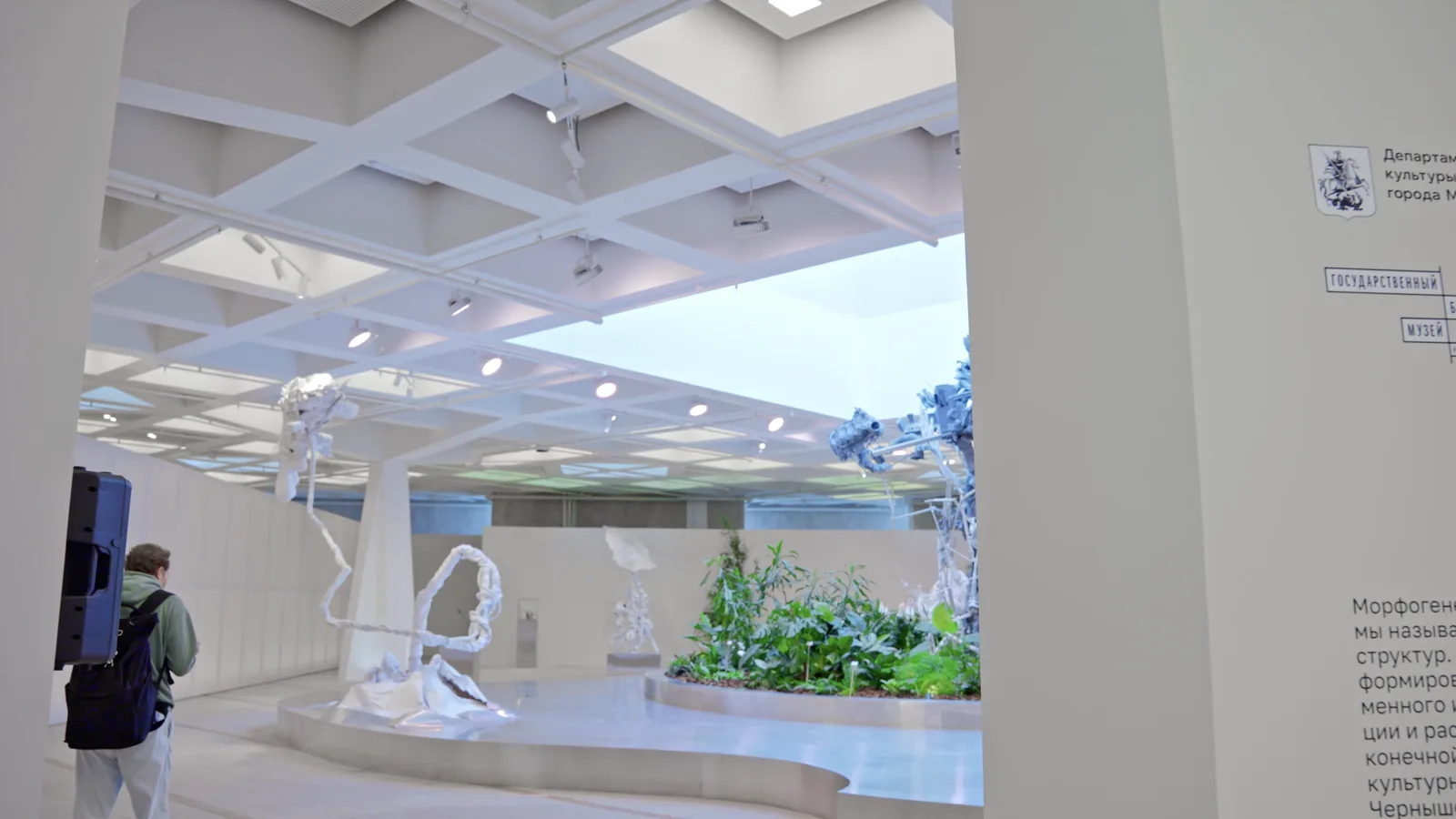

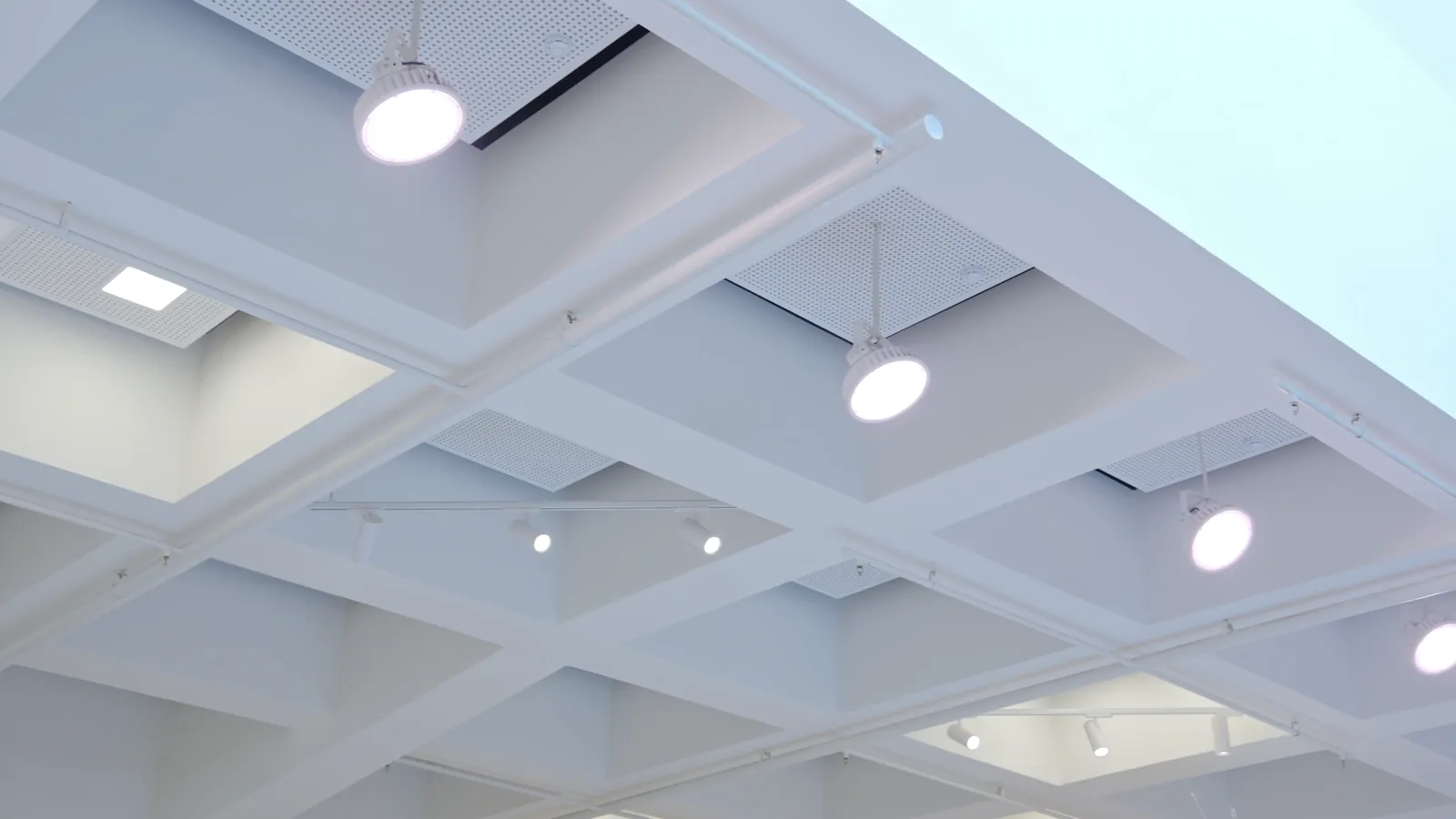

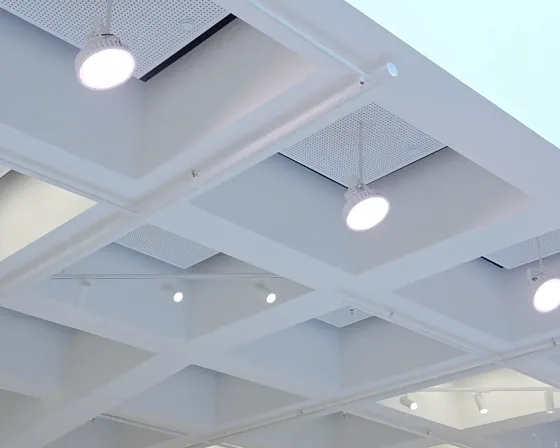

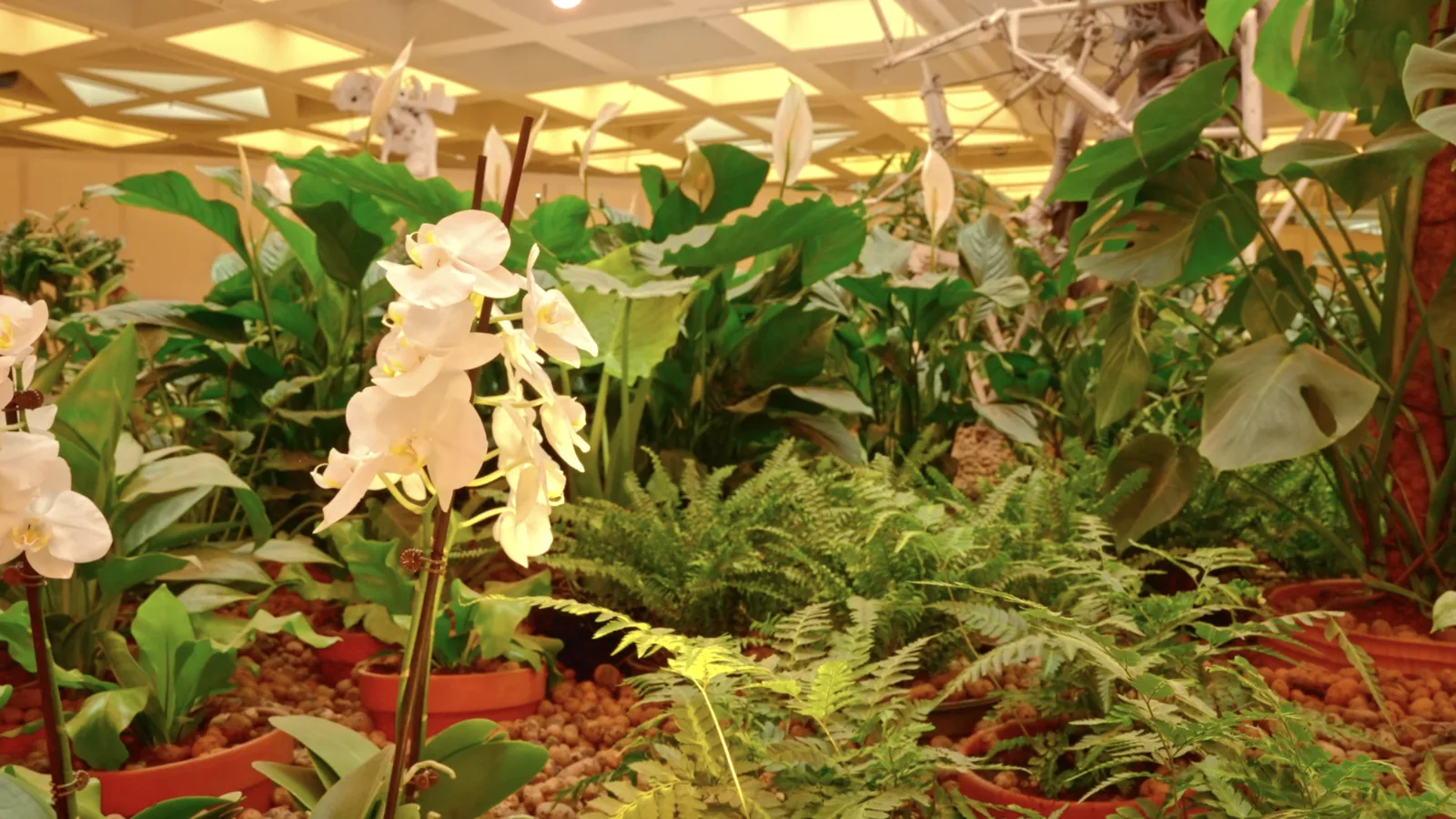

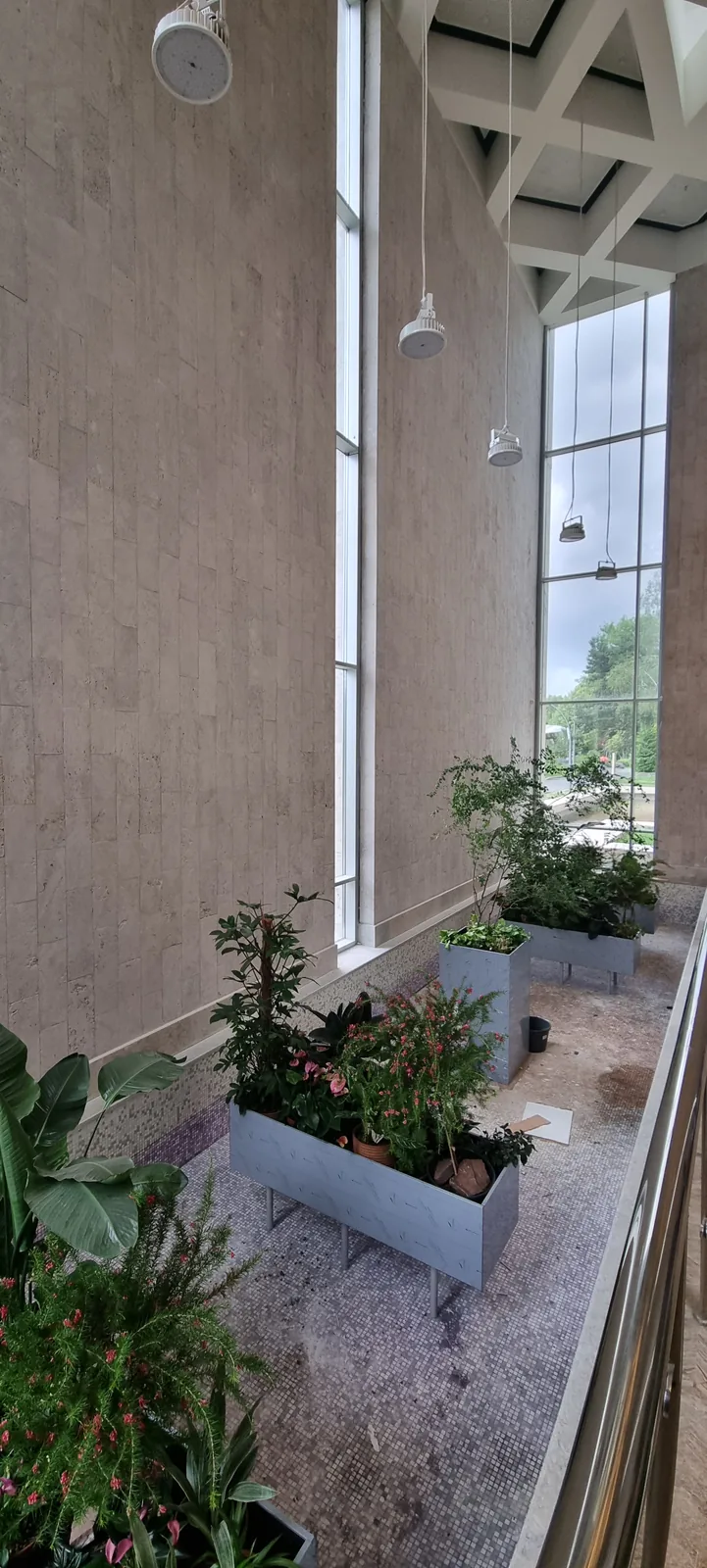

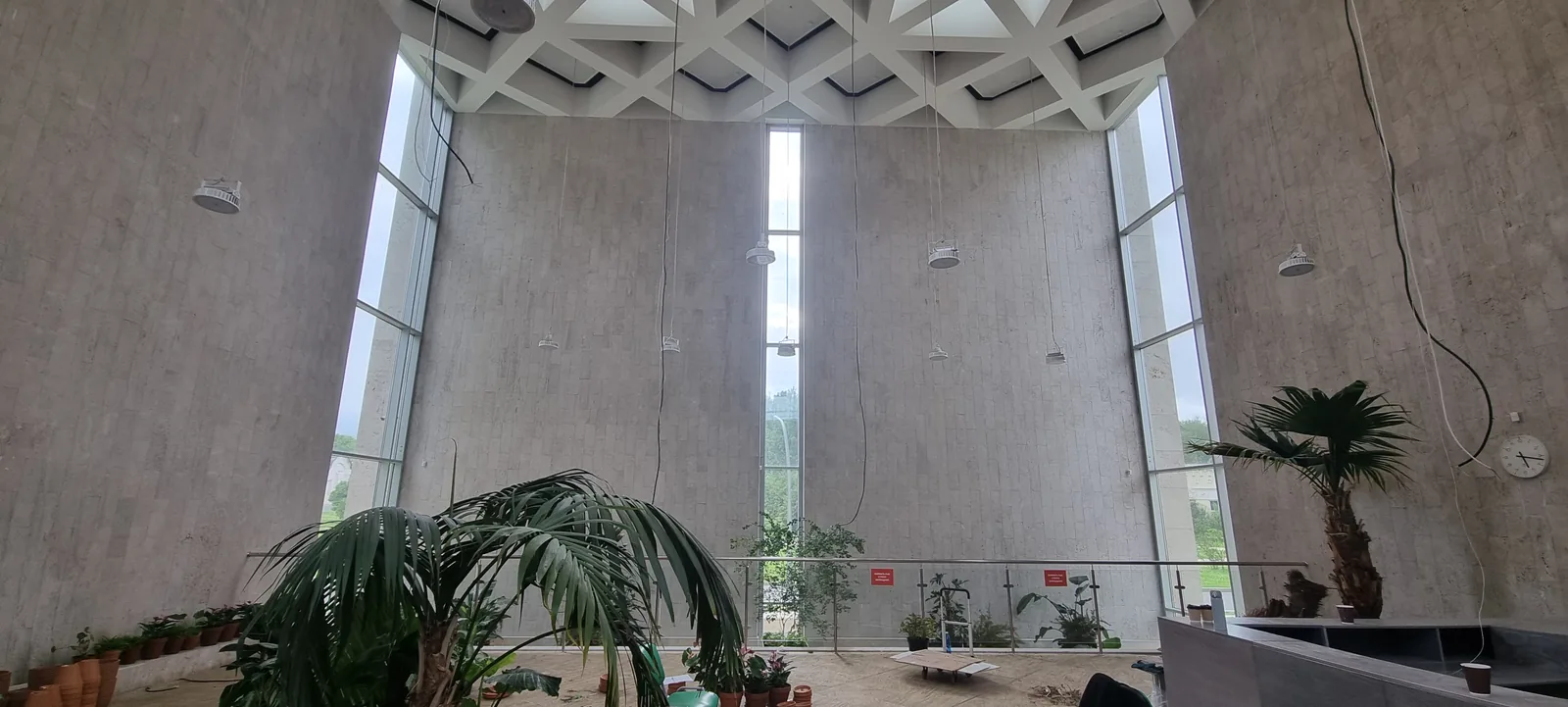

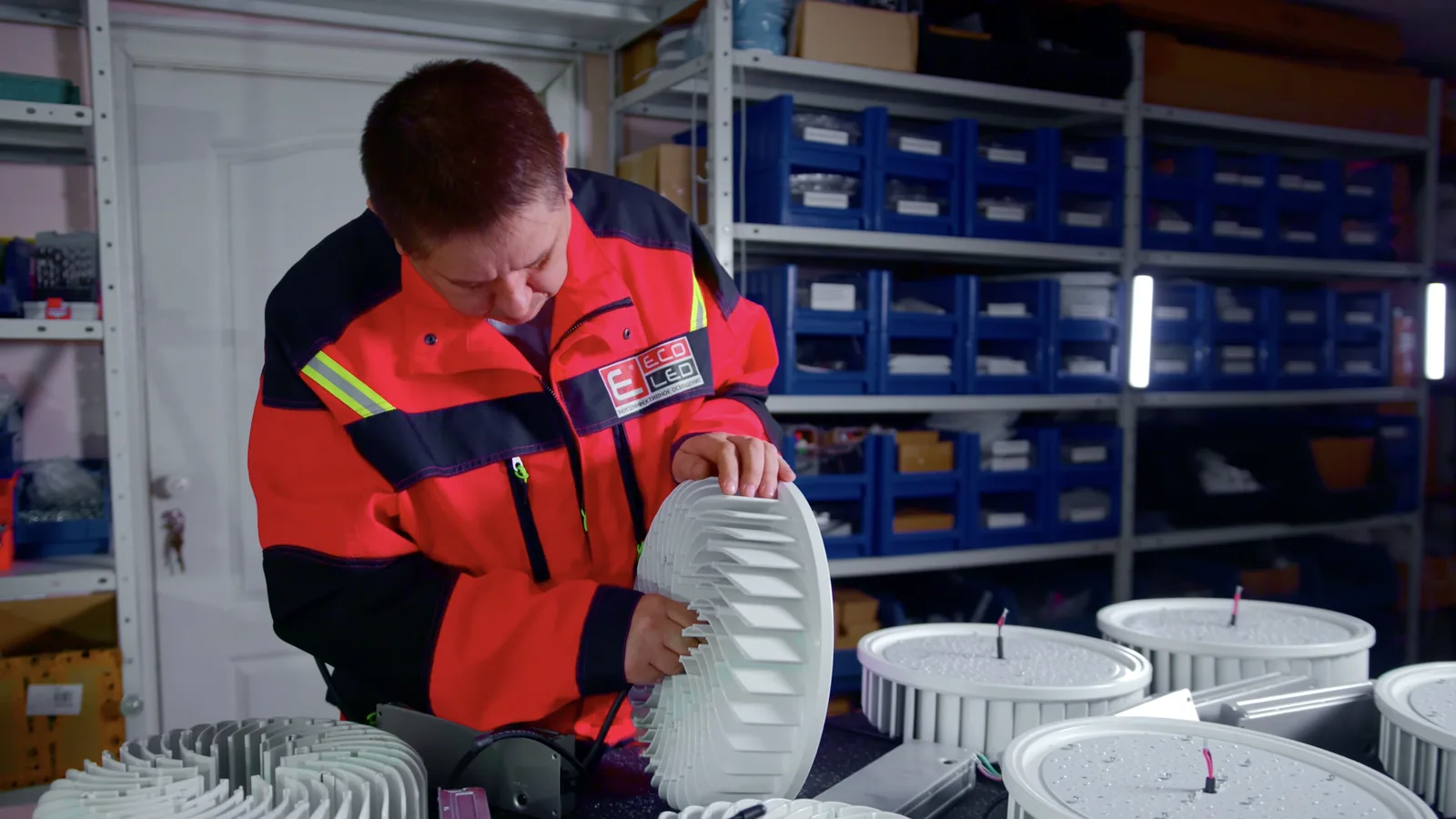

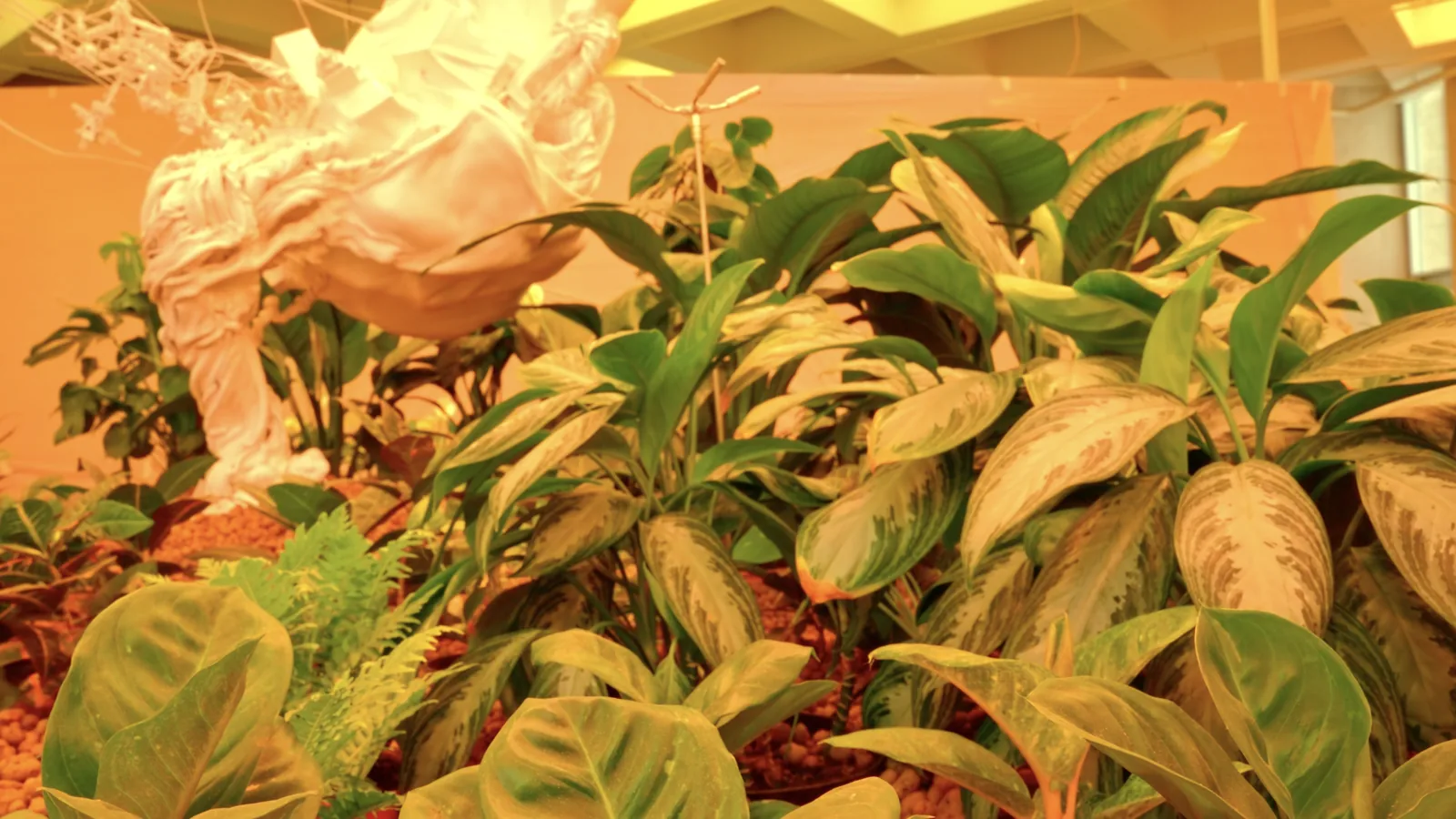

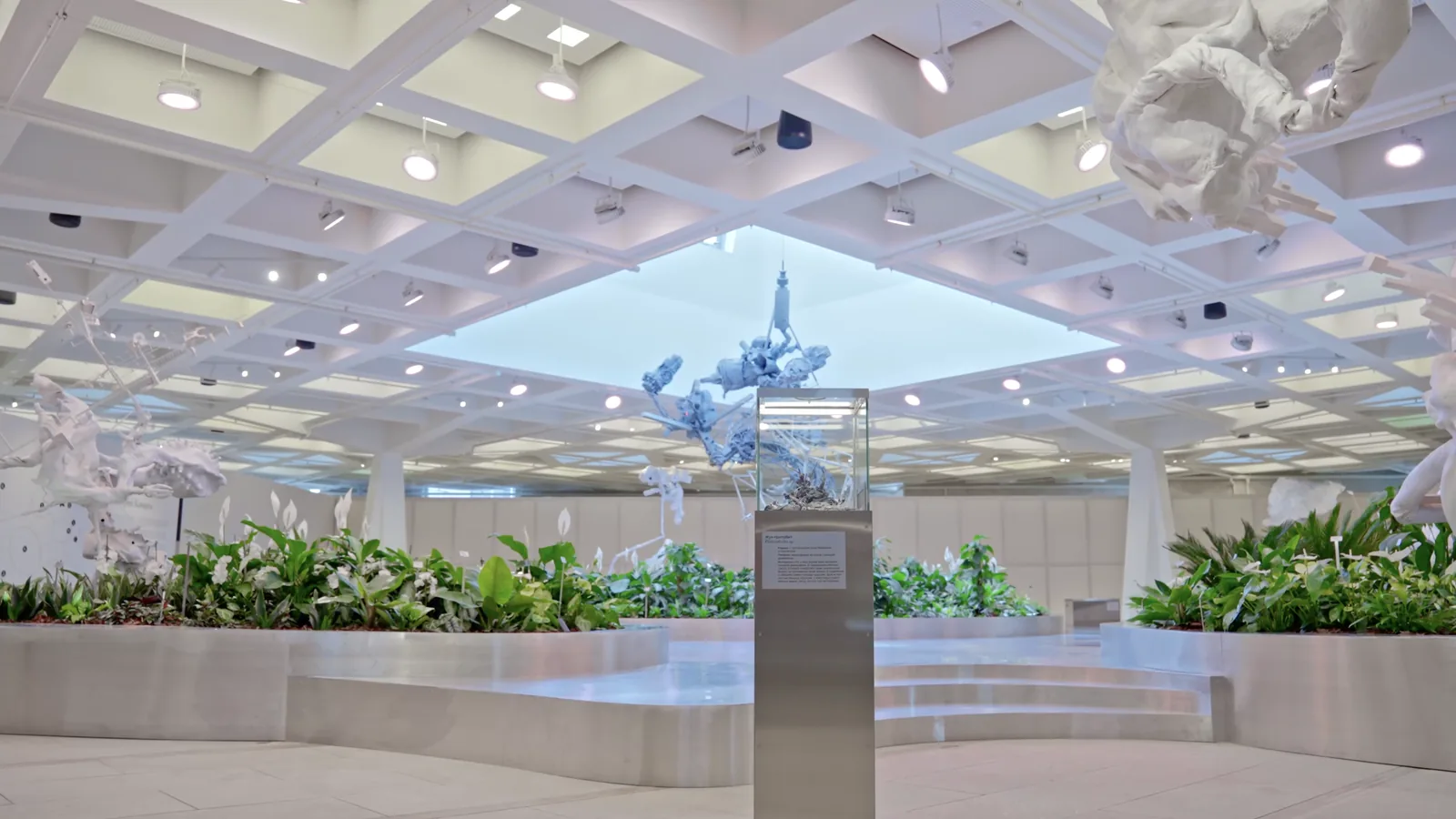

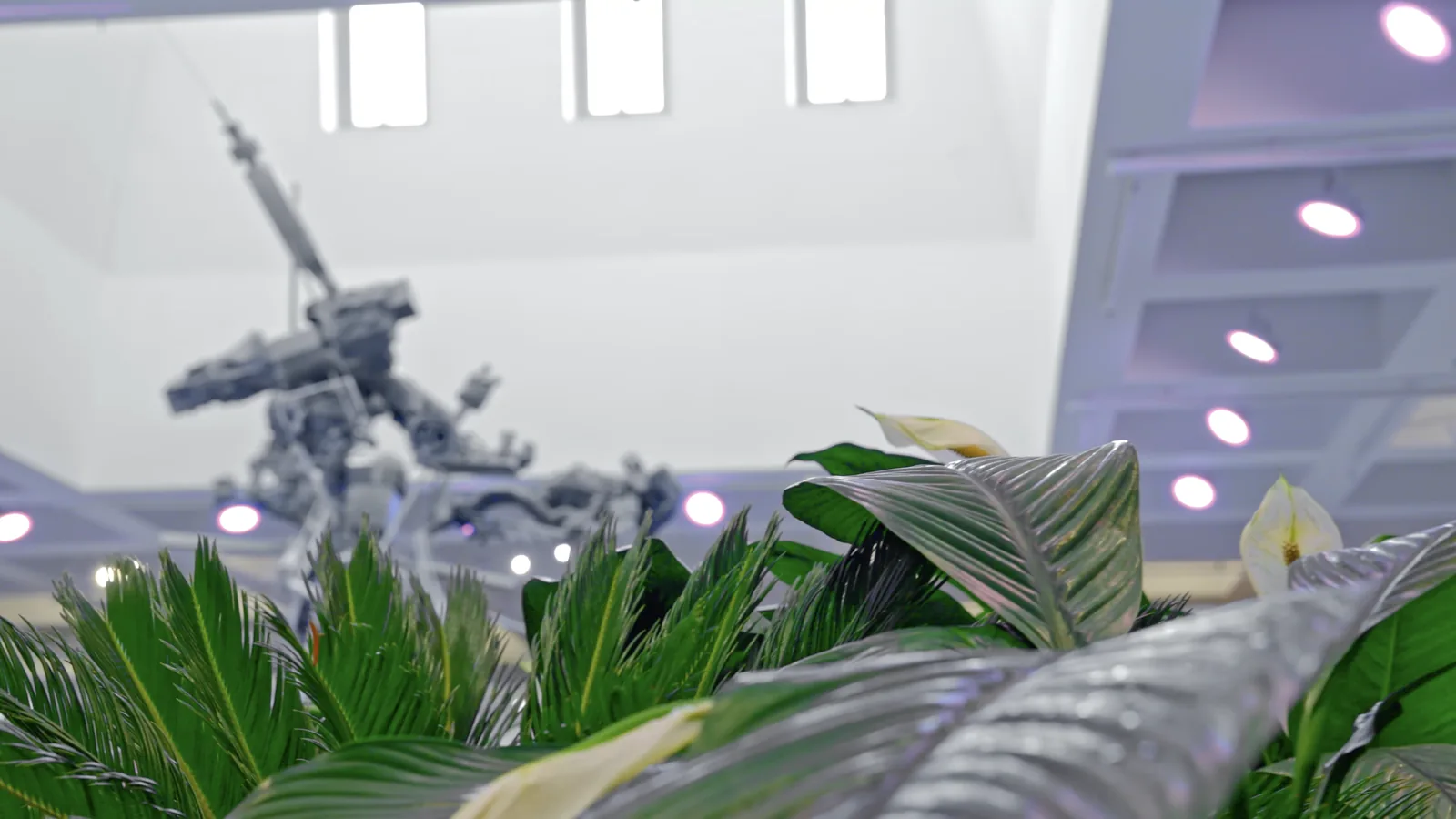

• Большой зал — тропические и декоративные растения. Площадь 324 м², высота помещения 5 м, светильники подвешены на отметке 5 м. Установлено 42 светильника ECOLED-BIO-PRO-310W-D120 F-RING IP67 суммарной мощностью 13 кВт, удельная мощность — 40,15 Вт/м². Расчётная средняя облучённость на уровне 1 м от пола — 66 мкмоль/м²·с, на уровне 2 м — 71, на уровне 3 м — 78 мкмоль/м²·с.
• Кафе с водной зеленью — зона отдыха посетителей, совмещённая с зелёной зоной и бассейном с водными растениями. Площадь 196 м², подвес на высоте 3 м, 12 светильников F-RING 310 Вт, 3,7 кВт. Расчётная средняя облучённость — 35 мкмоль/м²·с на уровне 1 м и 40 мкмоль/м²·с на уровне 2 м от пола.

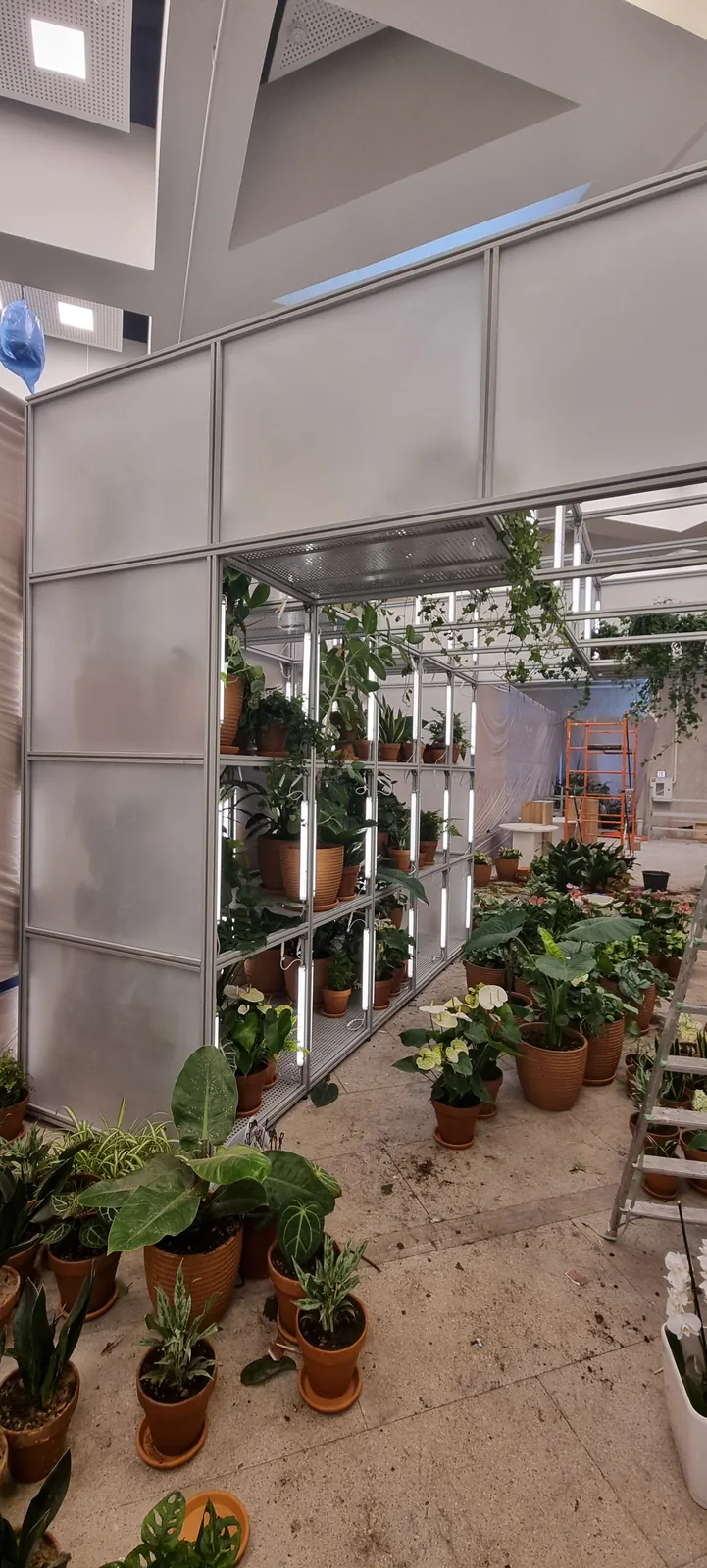

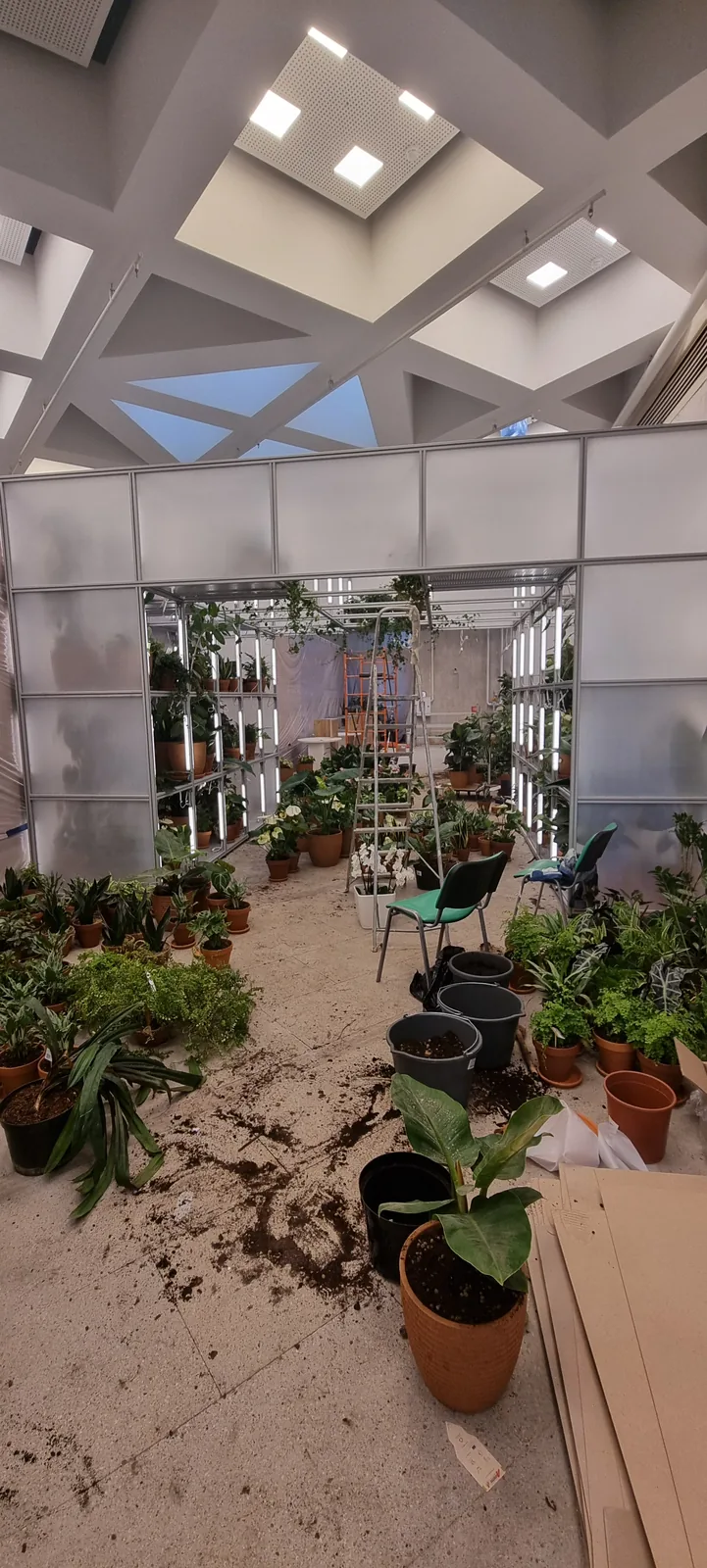

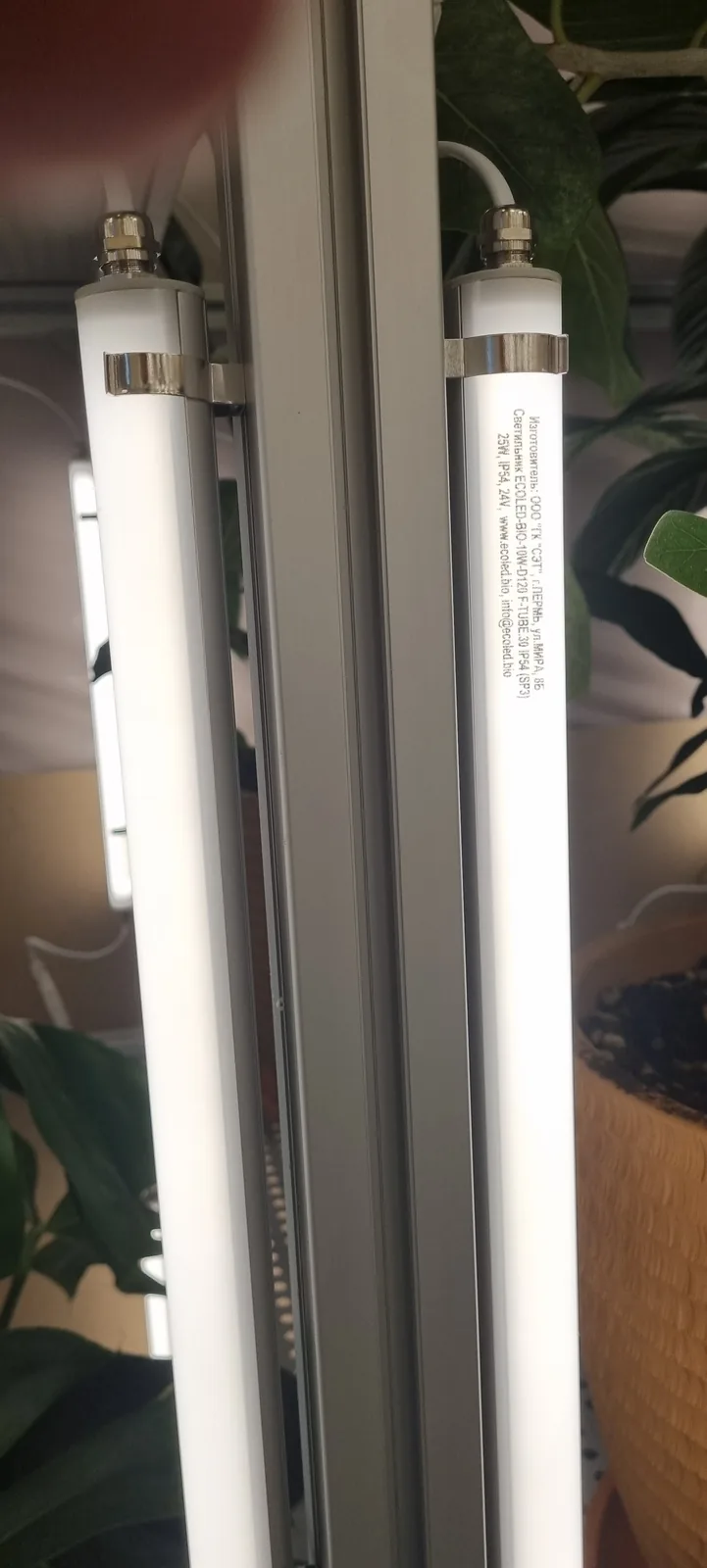

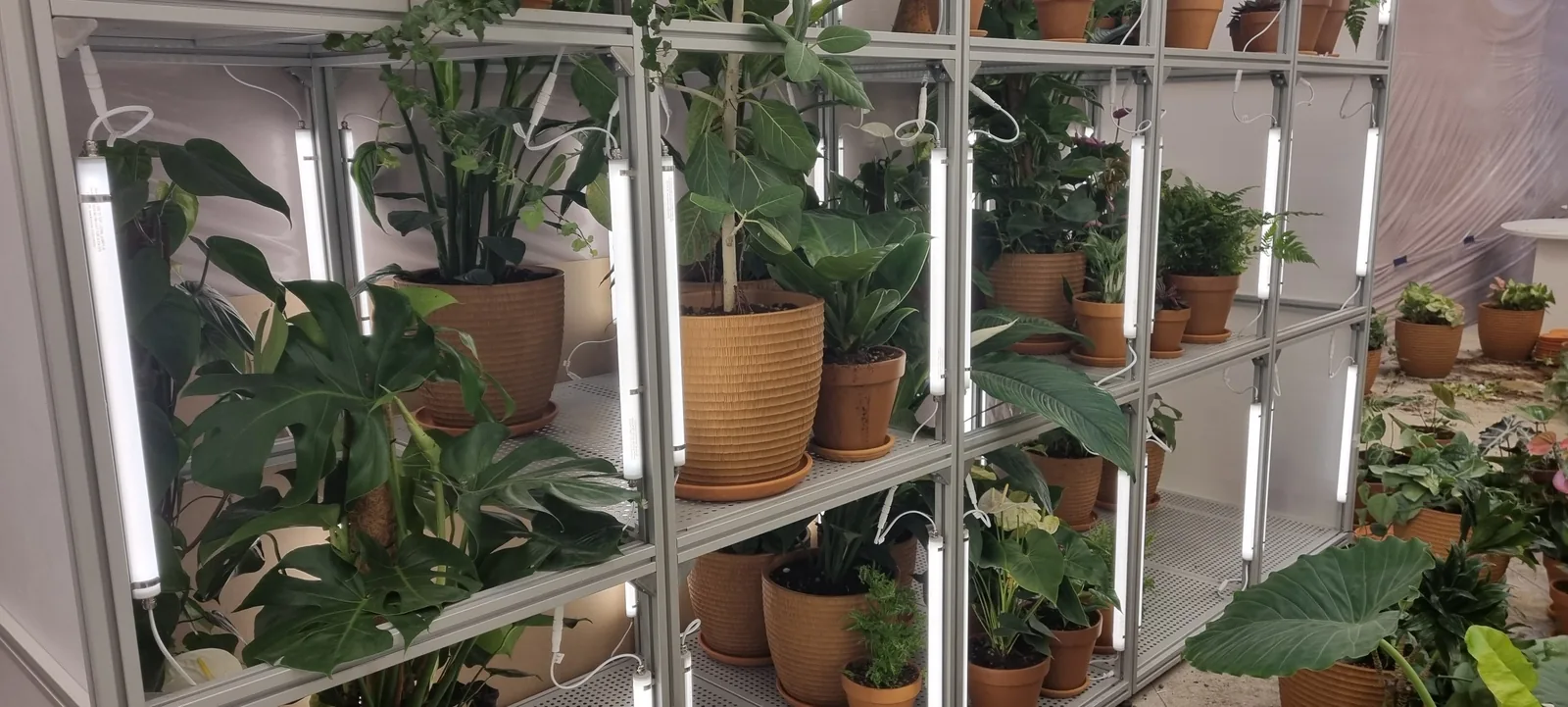

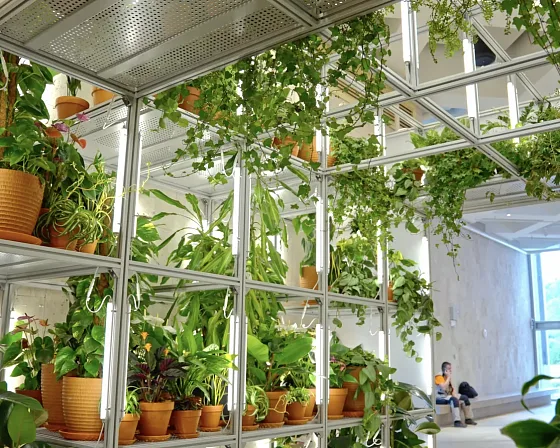

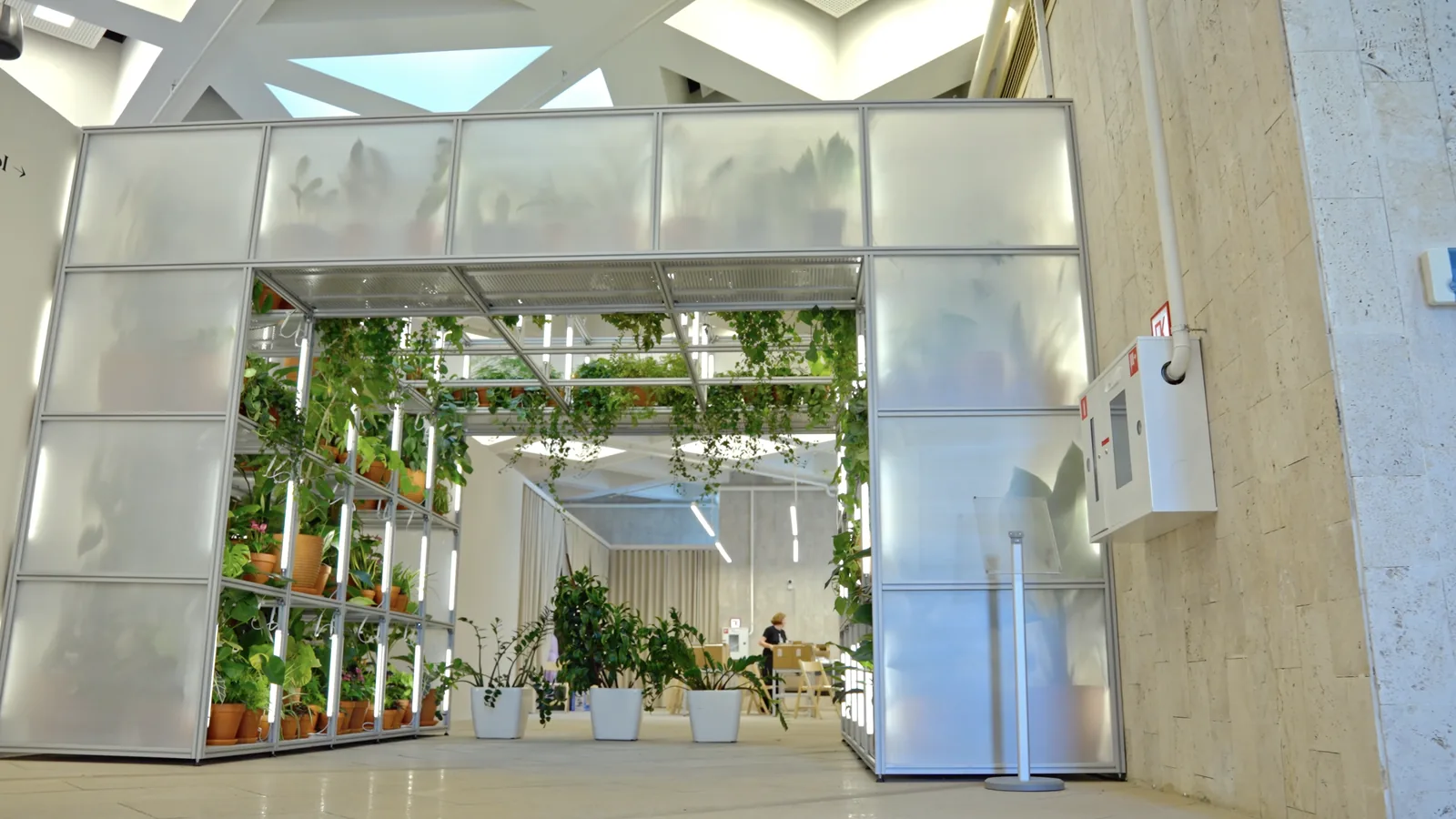

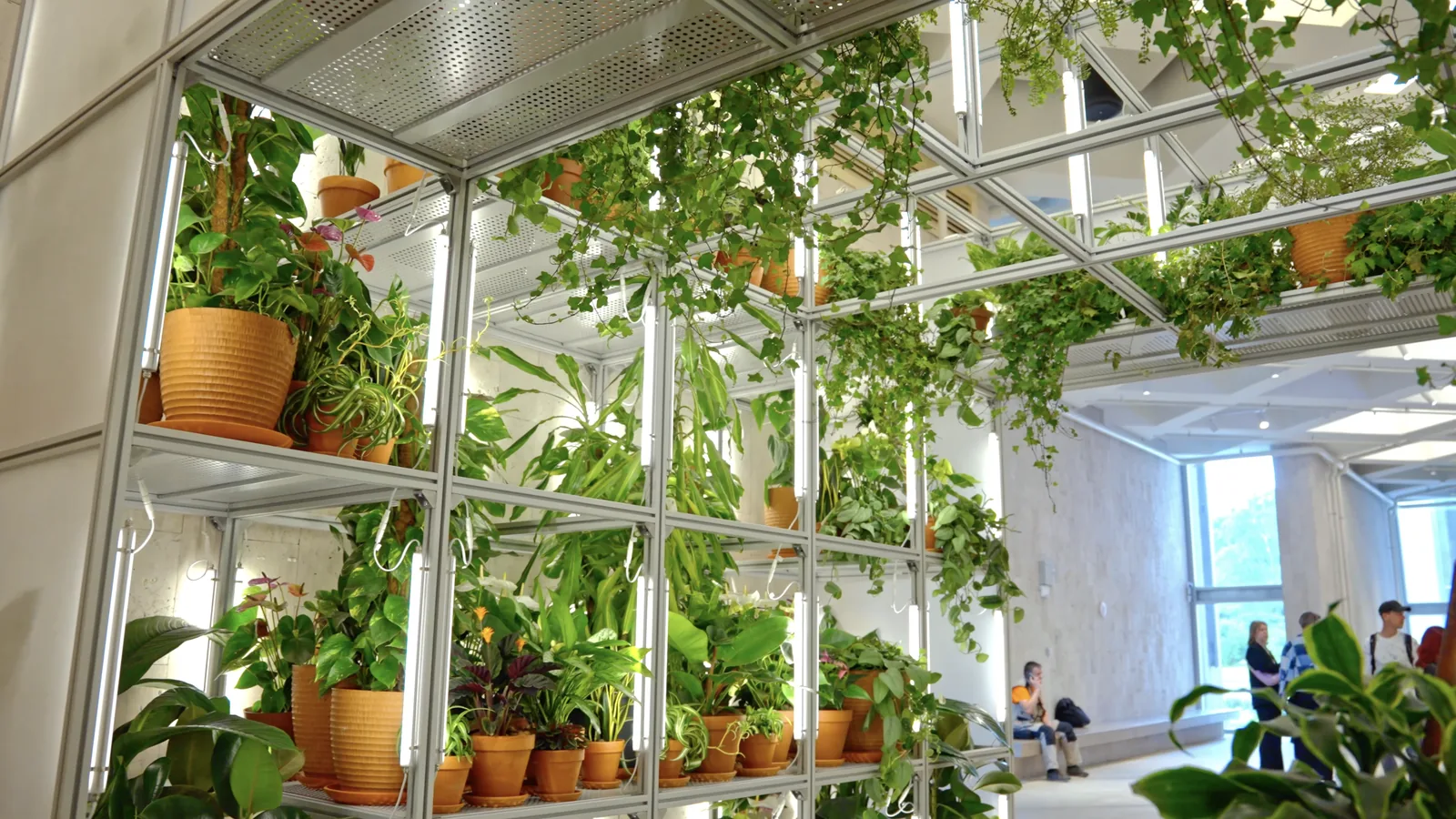

• Световые арки — четырёхъярусные стеллажи из конструкционного профиля: растения стоят плотно и в несколько уровней. Подвесной светильник здесь не подходит, свет нужен на каждой полке, поэтому трубчатые приборы закреплены вдоль конструкций стеллажа. Поставлено 180 светильников ECOLED-BIO-10W-D120 F-TUBE.30 IP54 — маломощных, но по всей длине полок.

Всего на объекте 234 светильника общей установленной мощностью около 18,5 кВт.

Значения облучённости в расчёте — средние по всей площади помещения, включая проходы и зоны, где растений нет. Непосредственно над растениями требуемый уровень достигнут, поэтому средняя по залу цифра ниже проектной нормы «не менее 100 мкмоль/м²·с», указанной на титульных листах расчётов.

Управление

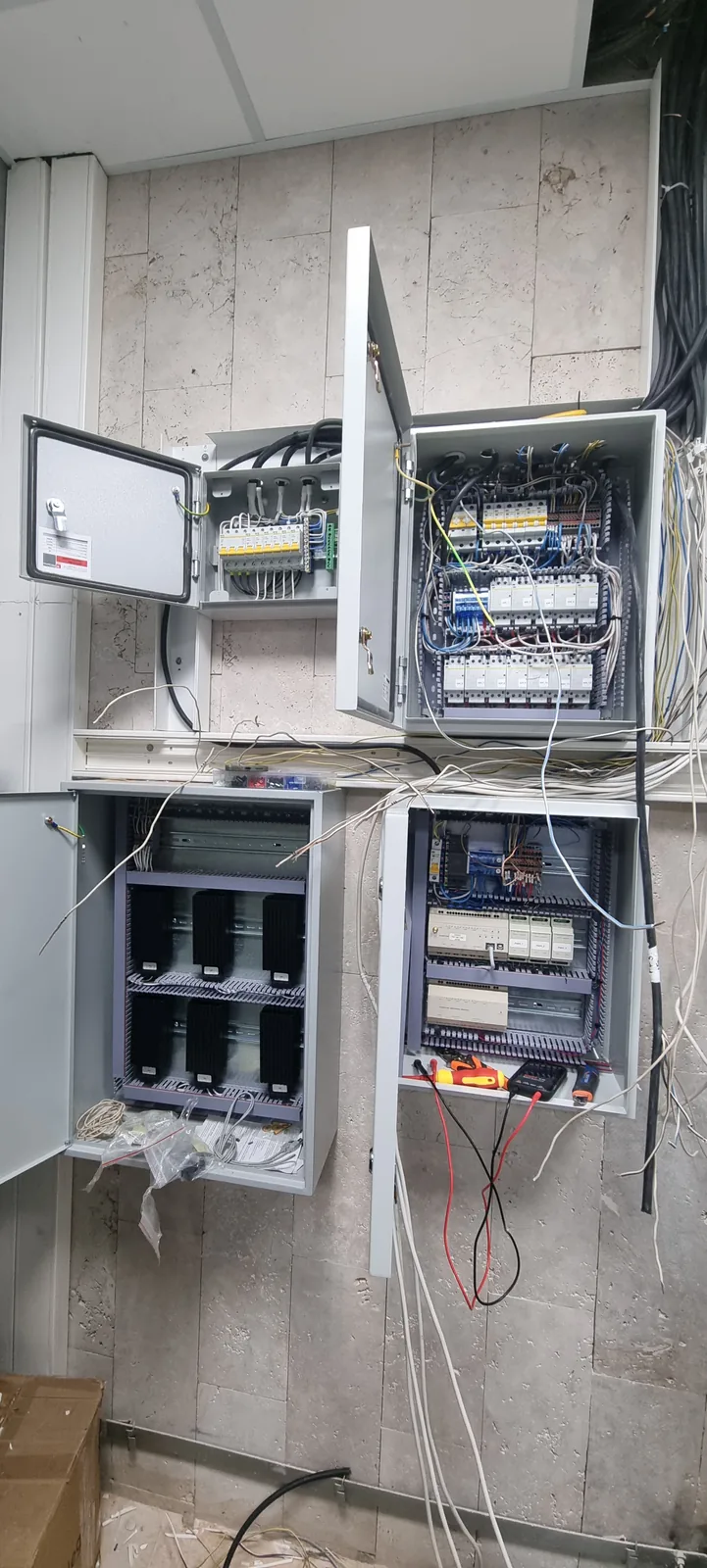

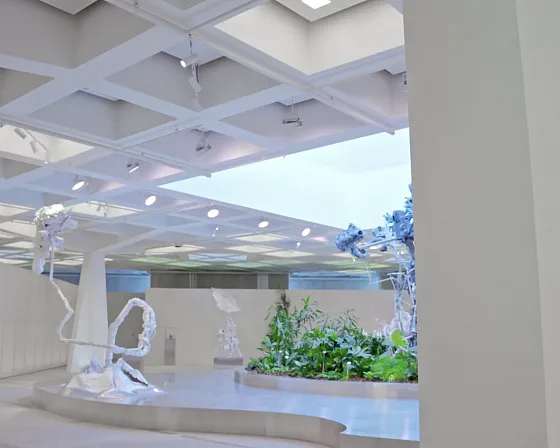

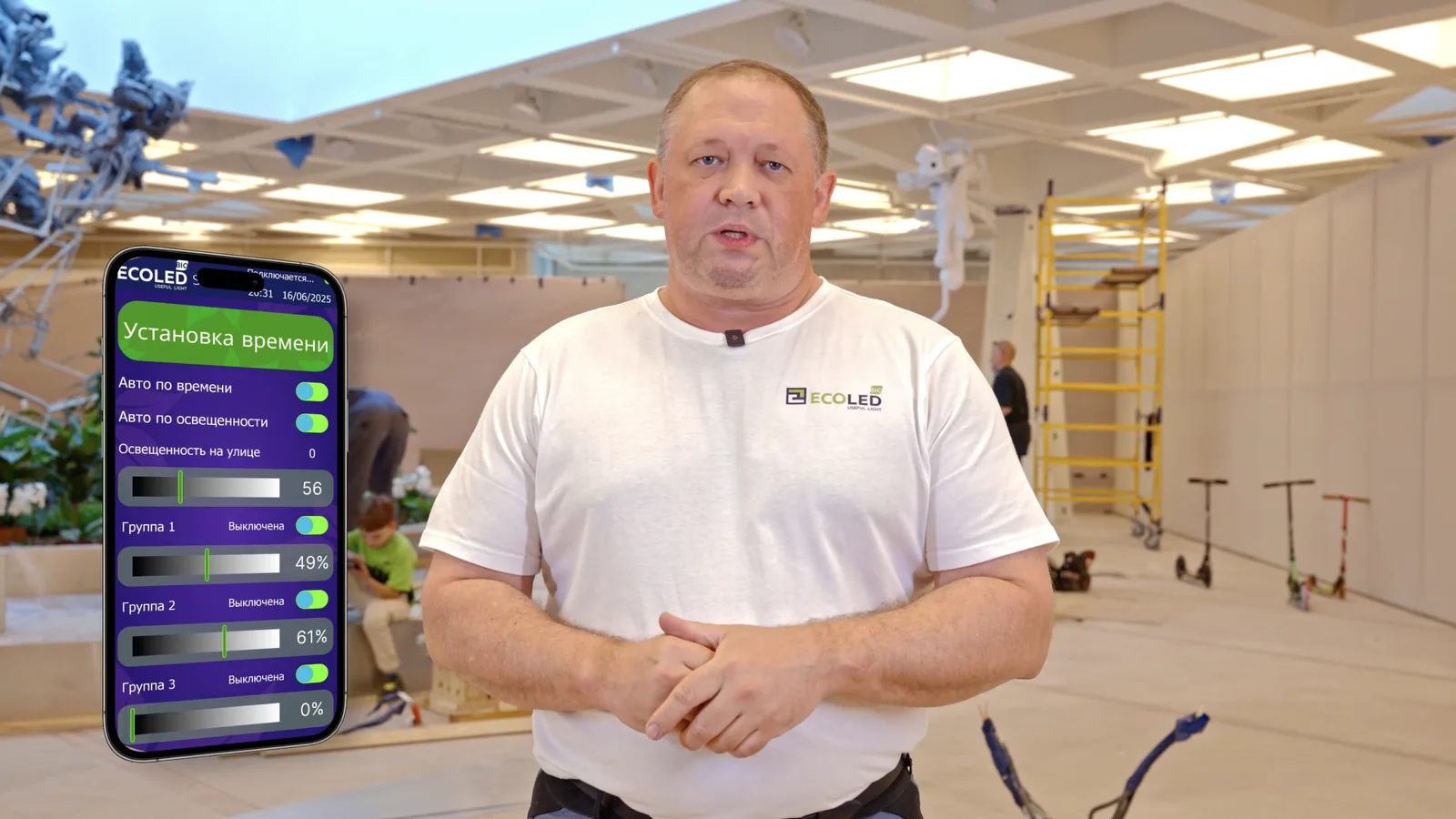

Три зоны живут по разным сценариям, поэтому досветка собрана на системе управления ECOLED-BIO Smart v.2.4. Каждая зона управляется отдельно, оператор работает и с персонального компьютера, и с приложения на смартфоне. График досвечивания отрабатывается автоматически: пока экспозиция открыта, мощность снижена до 15–20 % и свет остаётся комфортным для посетителей; после закрытия павильона система сама выводит светильники на полную мощность.

Что сделали

• Обследование и светотехнический расчёт по трём зонам с подбором модели, мощности и количества светильников

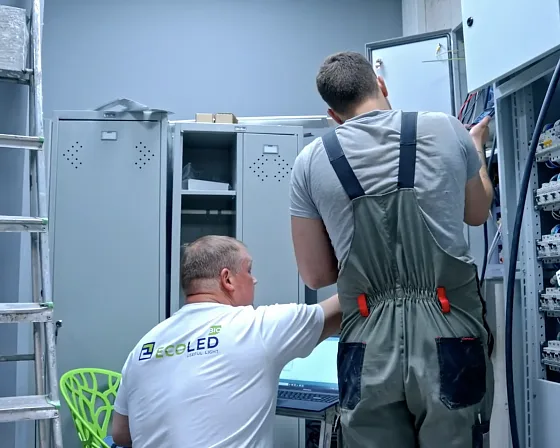

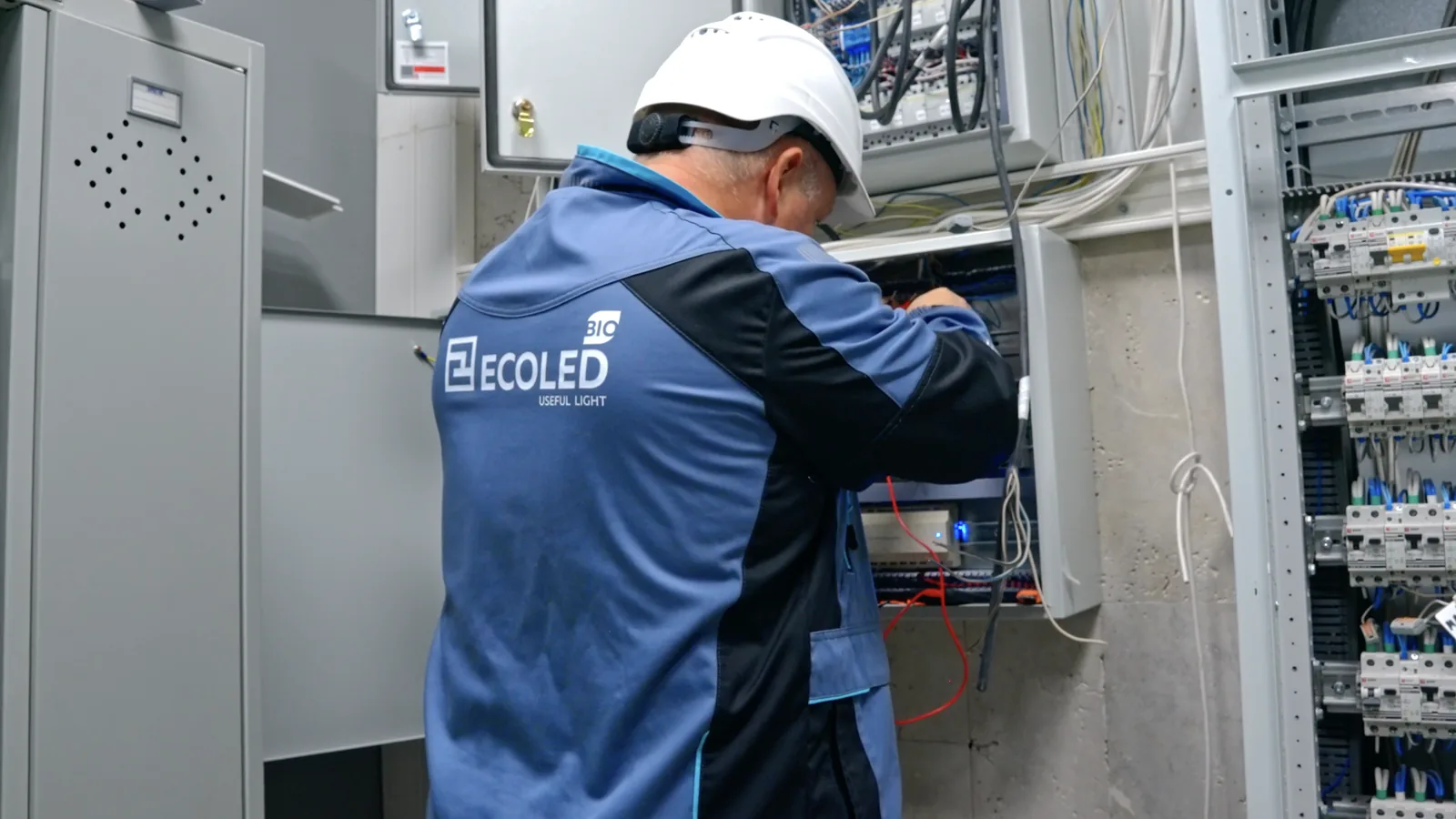

• Поставка светотехнического, электротехнического оборудования и оборудования управления
• Разработка системы управления с раздельными сценариями по зонам
• Шеф-монтаж и пусконаладочные работы

Расчёты по большому залу, кафе и арке выполнены в апреле–мае 2025 года, объект запущен в июне 2025-го.
