Высокий подвес
Высокая оранжерея или ботанический сад
Верхний свет для крупных крон и коллекционных посадок. Оптику и расстановку считаем по высоте и уровню кроны.
Расчёт и освещение под ключ
Считаем свет под конкретные растения, остекление и высоту подвеса. Подбираем спектр и режим работы с учётом людей в помещении, затем поставляем, монтируем и запускаем систему.
Подбор по задаче
Выберите тип объекта — покажем подходящие серии, а точную расстановку и режим досветки рассчитаем по растениям, остеклению и высоте подвеса.
Высокий подвес
Верхний свет для крупных крон и коллекционных посадок. Оптику и расстановку считаем по высоте и уровню кроны.

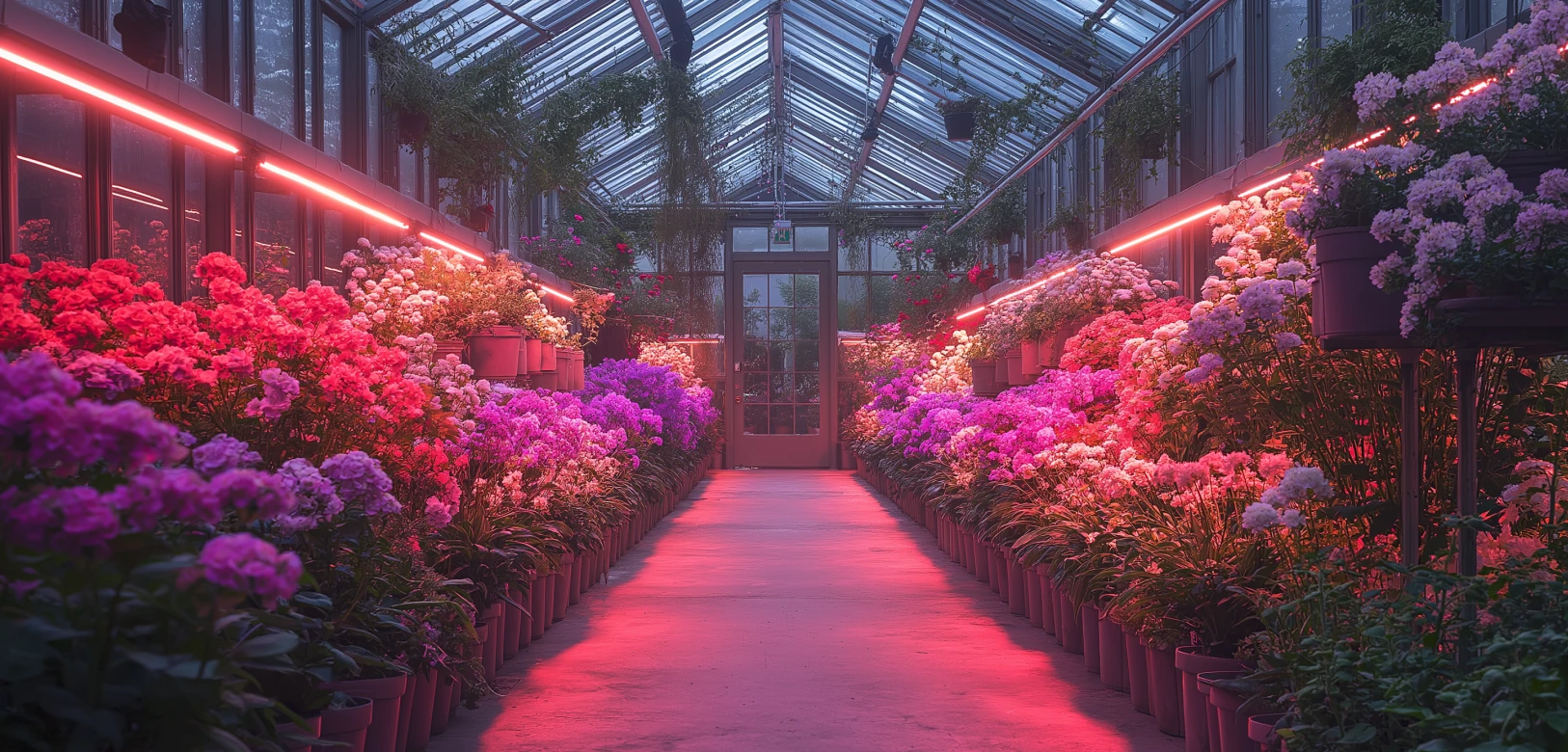

Протяжённая зона
Линейные приборы идут вдоль гряд, полок и витрин. Это сокращает число провалов между световыми пятнами.
Свет рядом с людьми
Приборы встраиваются в интерьер или работают с близкого подвеса. Режим досветки увязываем со временем работы и естественным светом.
Проверено на объектах
Здесь собраны решения для оранжерей, зимних садов, ботанических коллекций и интерьерного озеленения — с задачей и результатом по каждому объекту.
Задача. Сохранить рост оранжерейных коллекций с сентября по февраль и учесть разную высоту размещения растений.
Решение. Под четыре сценария подобраны F-RING, F-LINE, F-ARMSTRONG и F-SFERA. Замена натриевых ламп подтверждена на коллекции.
Смотреть проект
Задача. Остеклённые конструкции затеняют взрослые сосны, поэтому растениям не хватает дневного света.
Решение. 24 F-RING по 320 Вт, монтаж и пусконаладка ECOLED-BIO, управление по автотаймеру.
Смотреть проект

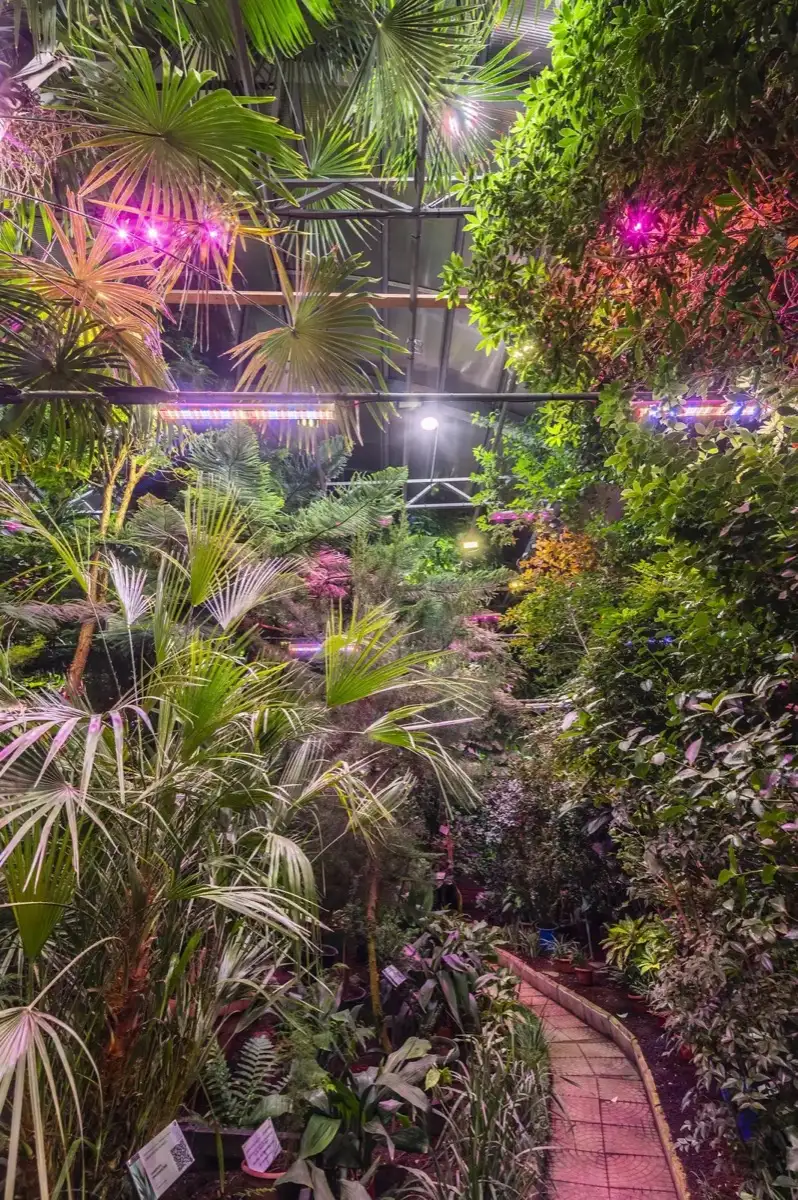

Задача. Поддержать коллекцию из 616 видов на 67-й параллели, где зимой естественного света не хватает даже теневыносливым растениям.
Решение. Для трёх ярусов экспозиции подобраны F-RING, F-MATRIX и F-OPTIMA. ECOLED-BIO поставила оборудование, институт выполнил монтаж.
Смотреть проект
Фитодосветка в зимней оранжерее п. Таватуй Свердловской области
Досветка экспозиции в павильоне №29 ВДНХ «Цветоводство и озеленение»
Досветка фондовой оранжереи Ботанического сада ПГНИУ
Фитосветильники ECOLED-BIO на досветке экзотических растений, Раменский р-он, МО

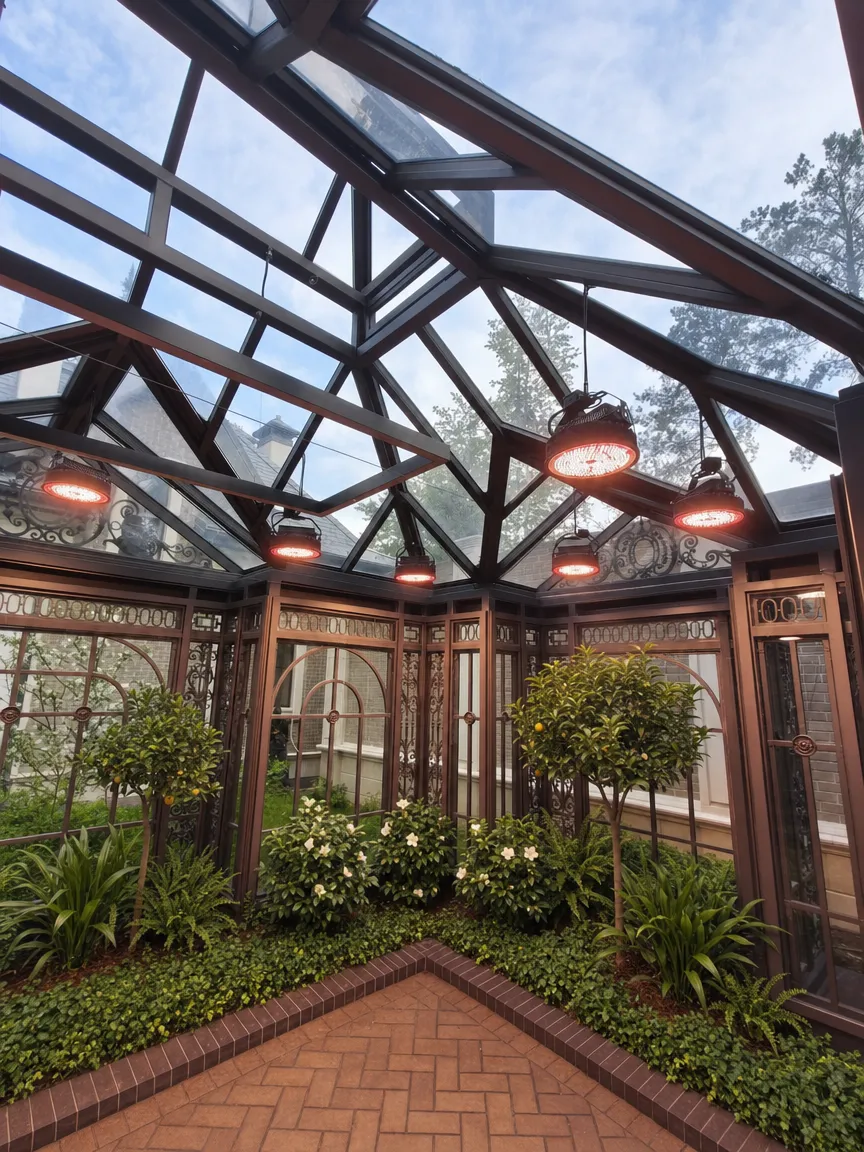

Досветка частной оранжереи с цитрусовыми в Подмосковье

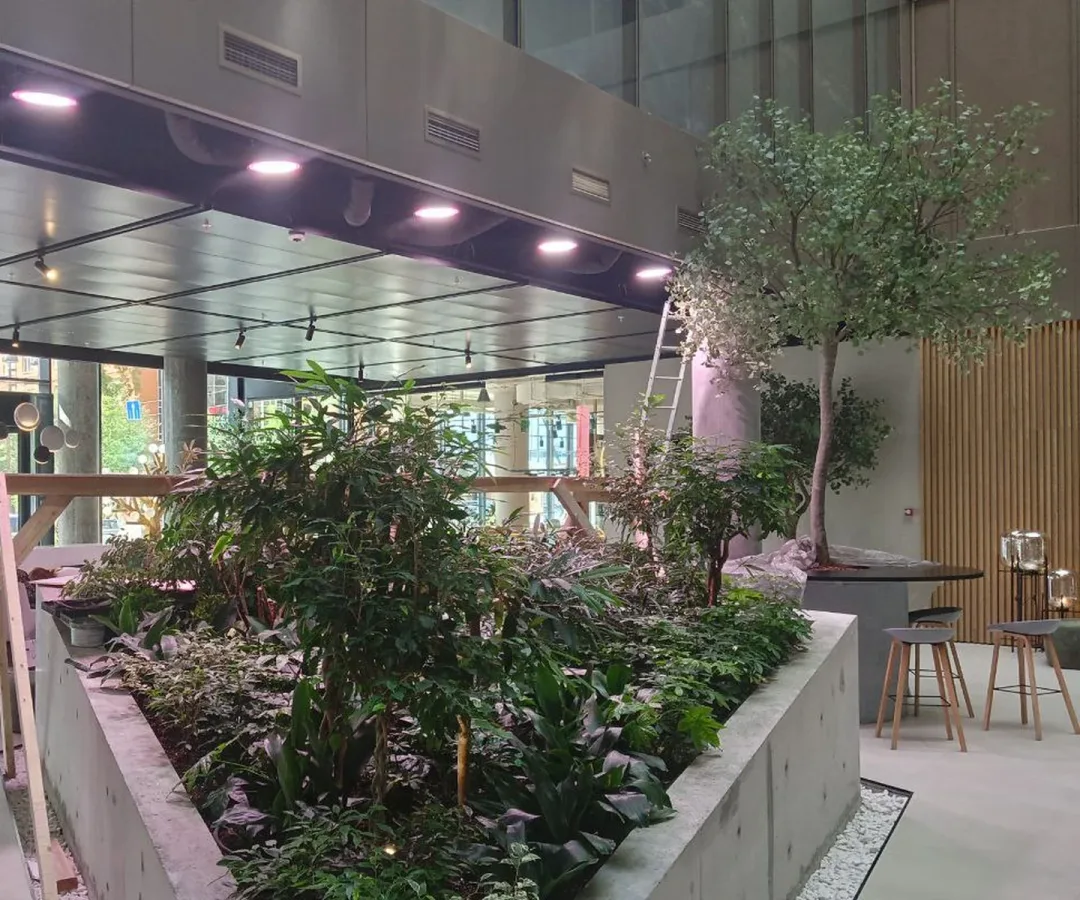

Досветка оранжереи в лобби комплекса «Брусника» в Тюмени
Видео с объекта
Три зоны, разная высота и разные сценарии работы света.
Проектный подход
Учитываем высоту подвеса, остекления, световую зону, виды растений.
Подбираем спектр под виды растений и режим работы помещения, особенно если там бывают и работают люди.
Исполнение прибора выбираем по зоне установки и уровню влажности.
Свет может работать по таймеру или сценарию, с датчиком освещенности или по разработанному алгоритму.
При необходимости мы монтируем и запускаем систему, а не только отгружаем оборудование.
Гарантия на светильники составляет 60 месяцев. После неё доступны диагностика и ремонт.
Каталог ECOLED-BIO
Выберите серию и модель — покажем характеристики, документы и примеры применения прямо на странице.

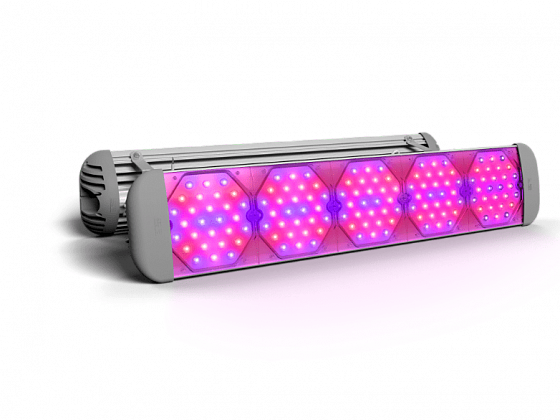

Серия F-UniversaLED
Верхний свет, специализированные решения
Выбрать серию

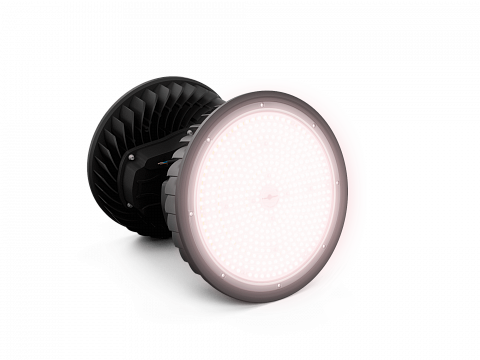

Серия F-RING
Верхний свет, сверхмощные
Выбрать серию

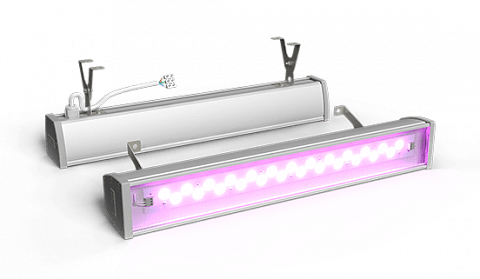

Серия F-OPTIMA
Межрядный и стеллажный свет
Выбрать серию

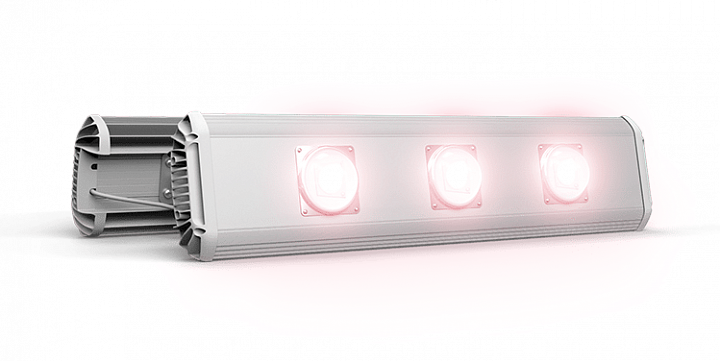

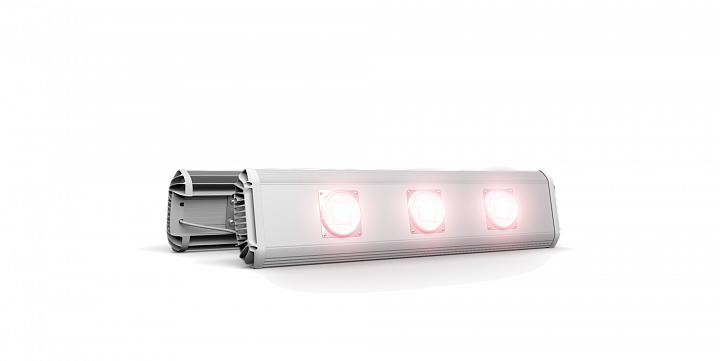

Серия F-Matrix
Верхний свет, универсальные решения
Выбрать серию

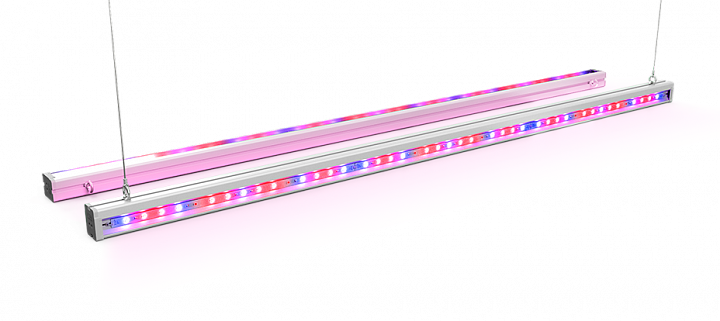

Серия F-Liner
Межрядная подсветка
Выбрать серию
Серия F-Office
Для оранжерей и зеленых офисных стен
Выбрать серию

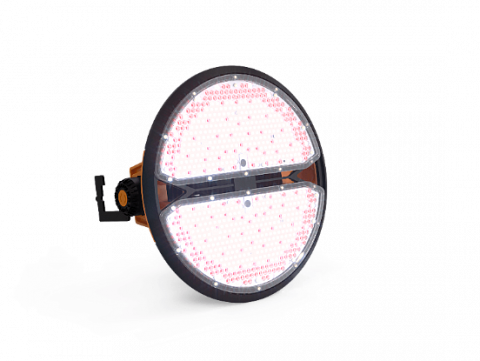

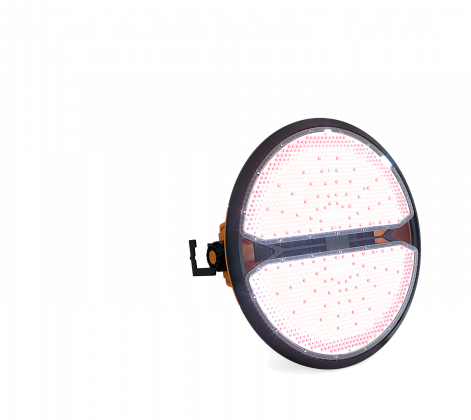

Серия F-MOON
Высокомощный верхний свет
Выбрать серию

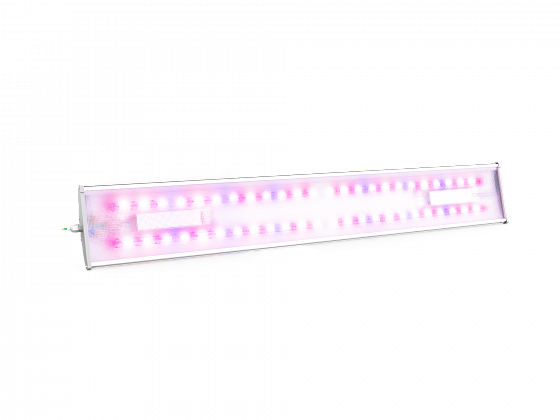

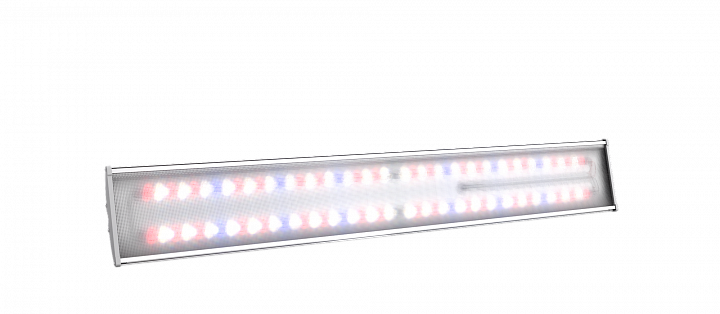

Серия F-Orion
Межстеллажная досветка
Выбрать серию
Вы можете обратиться к нашим профильным специалистам по интересующему Вас вопросу.
Основной сценарий
Если есть план, схема остекления или список растений, укажите это в комментарии. Специалист ответит, как передать файлы.
План, высоты, растения, естественный свет и режим помещения.
Схема расстановки, серии и исполнение светильников, вариант управления.
Срок, стоимость, монтаж, пусконаладка и сервис.
О свете в остеклённых и жилых пространствах
Остекление не отменяет расчёт. Приход дневного света зависит от ориентации, сезона, затенения и состояния стёкол. Мы считаем, сколько света не хватает на уровне кроны, и добавляем только этот дефицит.
Единого времени для всех оранжерей нет. График зависит от вида растений, фазы роста и фактического дневного света. Режим задают по фотопериоду и целевому DLI, а не по привычному числу из таблицы.
Нет. У этих групп разная потребность в облучённости и разная реакция на длину дня. В смешанной коллекции растения делят на зоны, а схему и мощность приборов считают для каждой зоны.
Спектр можно собрать так, чтобы свечение выглядело ближе к белому. Для атриумов, лобби и зимних садов мы также задаём режимы: рабочий свет может включаться в часы, когда помещением не пользуются.
Это результат светотехнического расчёта. В нём сопоставляют оптику прибора, высоту до верхних листьев, размеры зоны и требуемую равномерность. По одной мощности лампы это определить нельзя.
Светодиодный прибор выделяет тепло, но не направляет на лист такой же тепловой поток, как газоразрядная лампа. Безопасную высоту всё равно задают по расчёту и паспорту конкретной модели.
Сначала фиксируем зоны, где свет не должен попадать в глаза и где нельзя видеть корпус. Дальше выбираем накладной, подвесной или встраиваемый формат. В лобби «Брусники» корпуса F-RING спрятаны в потолочных нишах.
Да. Простой сценарий работает по таймеру. Если остекление даёт сильно меняющийся приход, система может учитывать показания датчика и поддерживать заданный график или интеграл света.
Степень защиты выбирают по реальной зоне установки: учитывают конденсат, опрыскивание, мойку и полив. Класс IP нужно брать из паспорта выбранной модели, а не приписывать его всей линейке.
Достаточно плана или BIM-модели, высоты до растений, списка культур, города и ориентации остекления. Если ещё не выбраны точки подвеса и электротрассы, это плюс: их можно заложить по расчёту до чистовой отделки.
Для больших объёмов обычно выбирают верхний свет F-RING или F-Matrix. Для стеллажей, витрин и зелёных стен подходят линейные и накладные серии. Сравните паспортные мощность, фотонный поток и эффективность; полные документы по каждой модели доступны в её карточке.
| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-185W-xx F-Ring | 185 | 545 | 2,95 | IP67 | d330 × h190–270 | 8,3 |
| ECOLED-BIO-240W-xx F-Ring | 240 | 685 | 2,85 | IP67 | d330 × h190–270 | 8,5 |

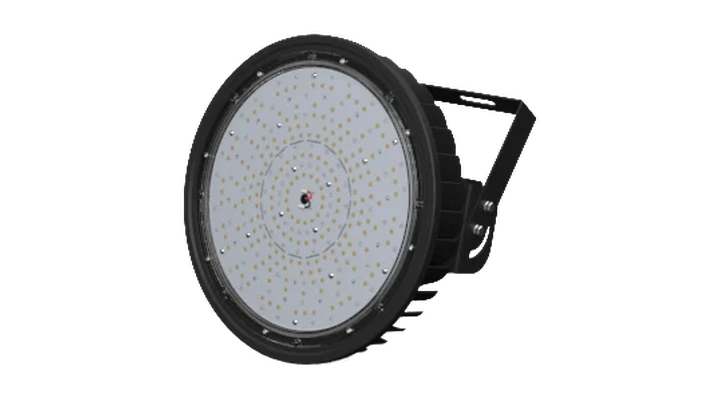

| ECOLED-BIO-320W-xx F-Ring | 320 | 895 | 2,80 | IP67 | d330 × h190–270 | 8,7 |
| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-100W-xx F-Matrix | 100 | 230 | 2,30 | IP66 | 500 × 170 × 110 | 3,2 |
| ECOLED-BIO-150W-xx F-Matrix | 150 | 345 | 2,30 | IP66 | 650 × 170 × 110 | 4,4 |
| ECOLED-BIO-195W-xx F-Matrix | 195 | 450 | 2,31 | IP66 | 900 × 170 × 110 | 6,6 |
| ECOLED-BIO-300W-xx F-Matrix (with active cooling system) | 300 | 660 | 2,20 | IP66 | 950 × 170 × 110 | 7,2 |
| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|

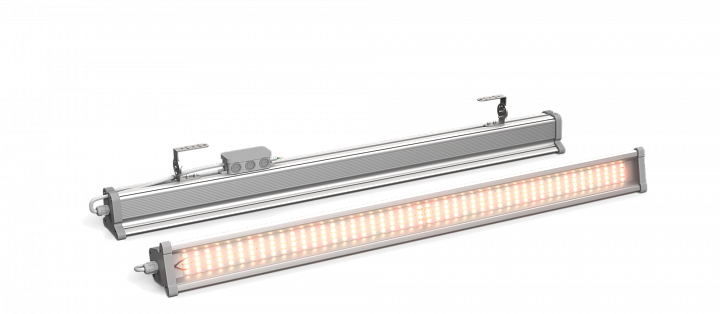

| ECOLED-BIO-50W-xx F-LINE IP67 | 50 | 145 | 2,90 | IP67 | 500 × 85(140) × 94 | 1,8 |
| ECOLED-BIO-80W-xx F-LINE IP67 | 80 | 225 | 2,81 | IP67 | 1000 × 85(140) × 94 | 3,3 |

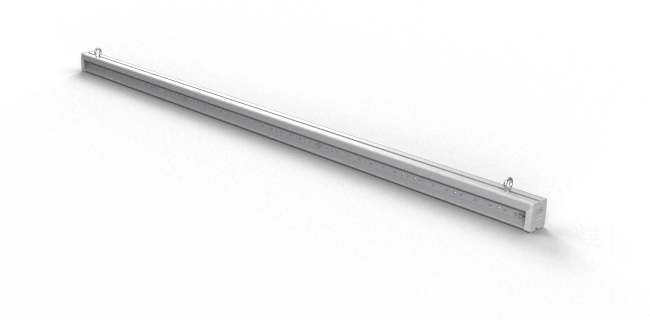

| ECOLED-BIO-100W-xx F-LINE IP67 | 100 | 275 | 2,75 | IP67 | 1000 × 85(140) × 94 | 3,3 |
| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-30W-xx F-OPTIMA | 30 | 70 | 2,33 | IP65 | 500 × 95(125) × 80 | 1,2 |
| ECOLED-BIO-60W-xx F-OPTIMA | 60 | 140 | 2,33 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-BIO-80W-xx F-OPTIMA | 80 | 175 | 2,19 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-BIO-100W-xx F-OPTIMA | 100 | 210 | 2,10 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-30W-LX-xx Fito IP65 | 30 | 145 | — | IP 65 | 500х70х80 | 1,1 |
| ECOLED-60W-LX-xx Fito IP65 | 60 | 90 | — | IP 65 | 1000х70х80 | 1,8 |
| ECOLED-30W-VL-xx Fito IP65 | 30 | 40 | — | IP 65 | 1000х70х80 | 1,1 |
| ECOLED-60W-VL-xx Fito IP65 | 60 | 80 | — | IP 65 | 1000х70х80 | 1,8 |
| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-25W-NS-218 F-Sfera IP54 | 25 | 38 | — | IP 54 | 565х150х40 | 0,7 |

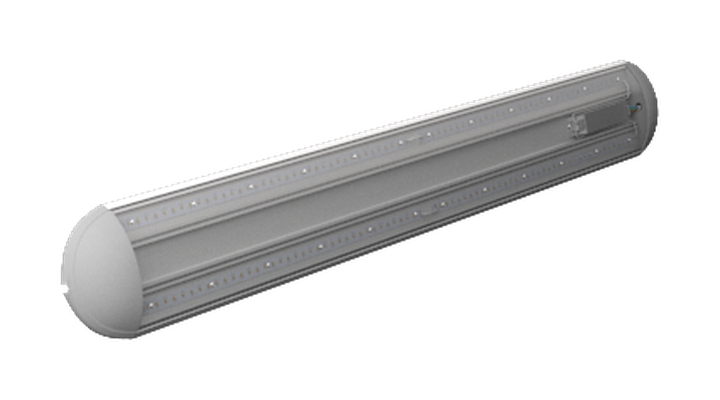

| ECOLED-50W-NS-236 F-Sfera IP54 | 50 | 75 | — | IP 54 | 1065х150х40 | 1,5 |
| ECOLED-75W-NS-258 F-Sfera IP54 | 75 | 110 | — | IP 54 | 1565х150х40 | 2,2 |
| ECOLED-40W-NS-418 F-Armstrong IP20 | 40 | 60 | — | IP 20 | 595х595х40 | 3 |
| ECOLED-80W-NS-818 F-Armstrong IP20 | 80 | 120 | — | IP 20 | 1190х595х40 | 6,2 |
Перед расчётом
Расчёт нужен не для красивой картинки. Он связывает биологическую задачу, конструкцию помещения и конкретные паспортные данные светильника.
В расчёт входят ориентация по сторонам света, пропускание остекления, тени от балок и соседних зданий. Поэтому два одинаковых по площади зимних сада могут получить разные схемы.
В оранжерее при доме, атриуме и лобби свет оценивают и растения, и люди. Поэтому подбирают не только фотонный поток, но и видимое свечение, время работы и ограничение бликов.

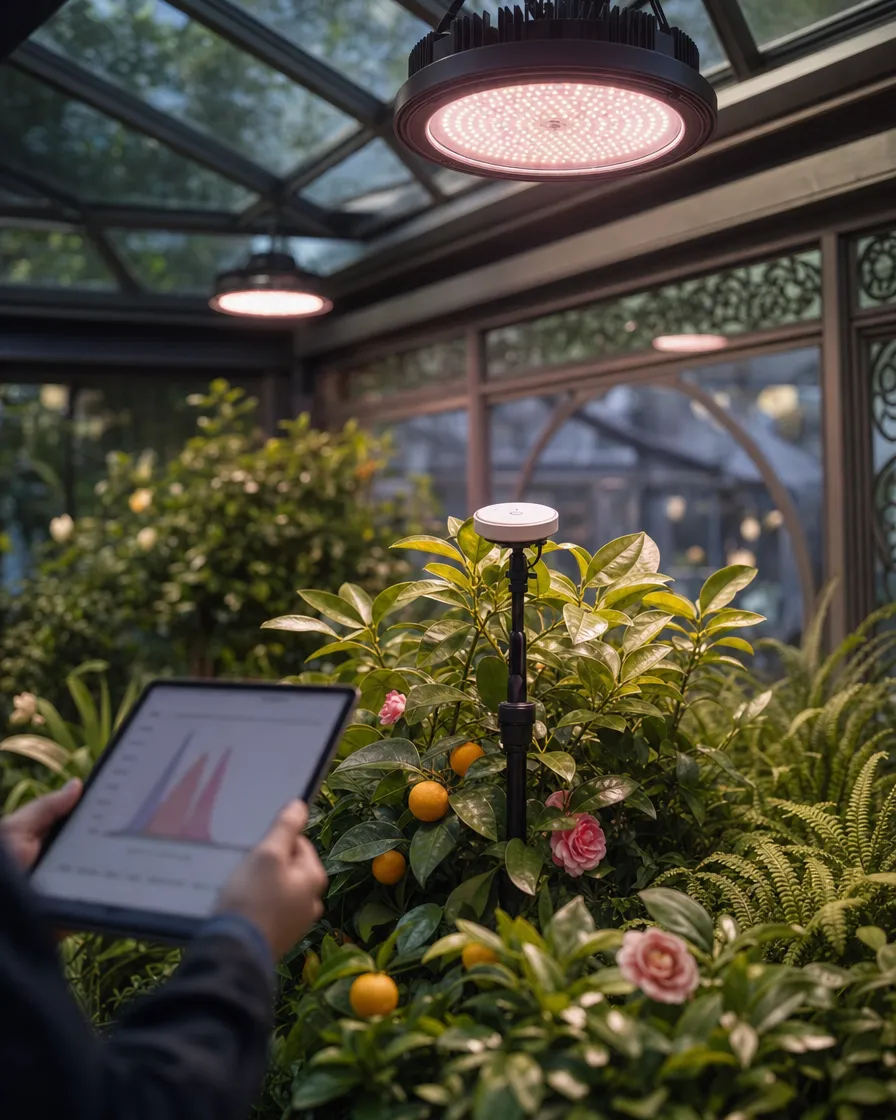

Высота меняет площадь светового пятна и уровень PPFD на листе. Время работы влияет на DLI. Эти параметры считают вместе, но фотопериод дополнительно проверяют по биологии вида.
Новые приборы не подбирают ватт к ватту. Нужно сравнить фотонный поток, оптику, высоту, тепловой режим и точки питания. Тогда схема замены не привязана к ошибочной удельной норме.
Пришлите план или BIM-модель, высоты до будущих крон, город и список растений. Мы расставим точки света до того, как архитектор закроет потолок и электрику.
Обсудить строящийся объектПодробнее: как выбрать фитосветильник, спектр света для растений, PPFD, DLI и фотопериод.
Справочник ECOLED-BIO
Как связать задачу растения, высоту подвеса, оптику и характеристики модели.
Читать
Что дают разные диапазоны и почему спектр нельзя оценивать только по цвету свечения.
Читать
Поставка и сервис
Гарантия на светильники ECOLED-BIO составляет 60 месяцев. Условия по конкретной модели фиксируются в договоре и гарантийных документах.
Паспорты, характеристики и доступные сертификаты размещены в карточках моделей. Для проекта передаём состав оборудования и материалы, согласованные в коммерческом предложении.
Да, оборудование отправляем по России. Способ, стоимость и срок зависят от габаритов партии и адреса объекта.
Возможные опции зависят от серии. На этапе расчёта согласуем оптику, способ подвеса, схему питания и управление, после чего фиксируем исполнение в спецификации.
Условия оплаты зависят от состава поставки и работ. График и суммы указываем в коммерческом предложении и договоре.
Мы не прекращаем работу с объектом после 60 месяцев. Доступны постгарантийная диагностика, ремонт и замена компонентов по согласованной смете.
Следующий шаг
Покажите объект и расскажите о растениях. Мы скажем, какие данные нужны и какой вариант имеет смысл считать.
