Исследователи из Университета Джорджии протестировали систему динамического управления светодиодным досвечиванием на основе параметров фотохимической активности растений. В основу алгоритма легли измерения квантового выхода фотосистемы II (ΦPSII) датчиками хлорофилловой флуоресценции и математическая модель множественной линейной регрессии, прогнозирующая физиологическое состояние культуры по параметрам микроклимата.
Сенсорный контроль против расчётных моделей
Традиционные алгоритмы автоматизации в защищённом грунте ориентируются на интеграл суточной освещённости (DLI) или пороговые значения естественной инсоляции. В таких схемах фитосветильники работают с фиксированной мощностью или ступенчатым диммированием, не учитывая текущую скорость электронного транспорта в листьях. При насыщении фотосистем избыточный световой поток перестаёт усваиваться культурой и рассеивается в виде тепла, приводя к перерасходу электроэнергии.

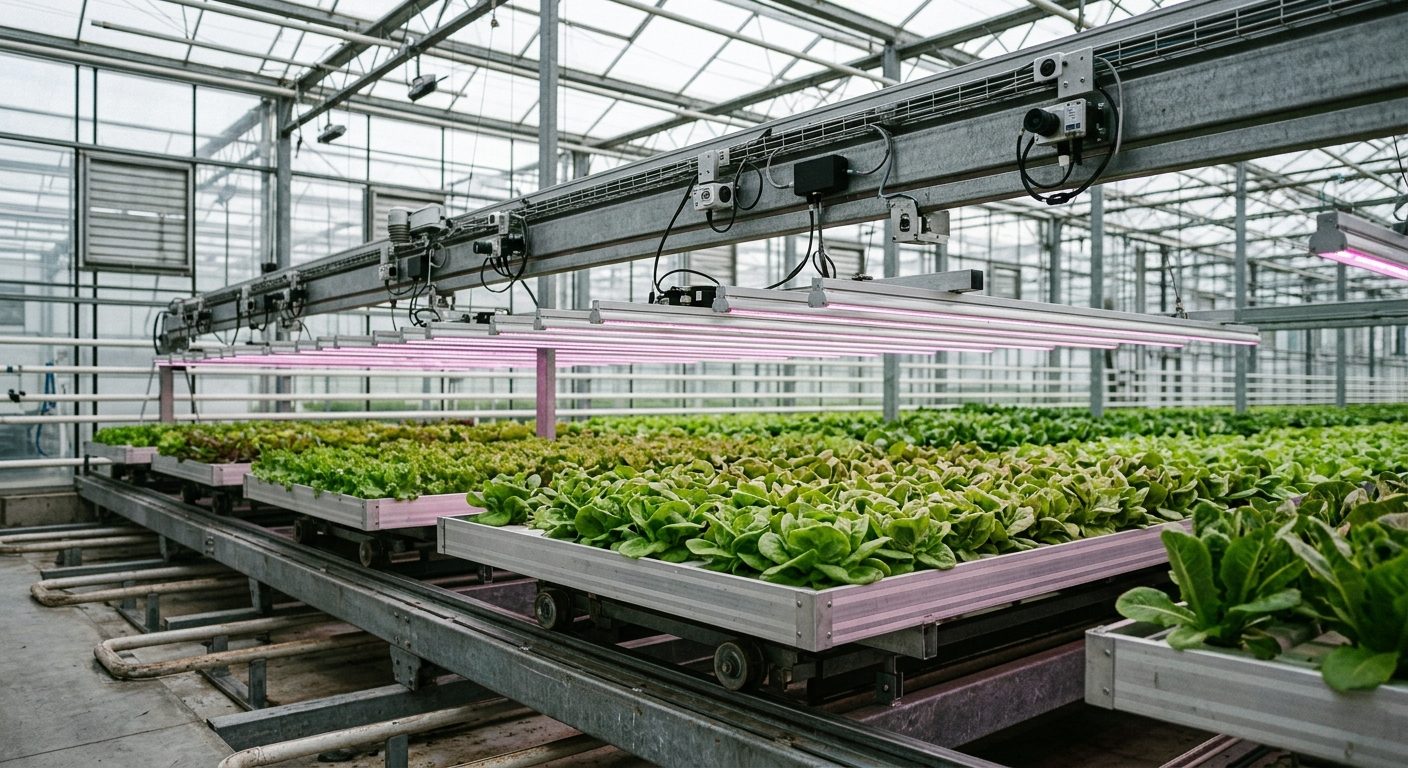

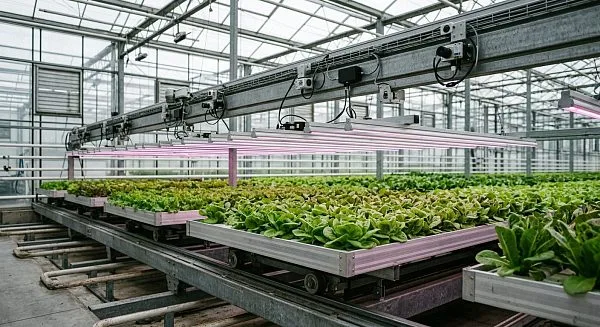

В остеклённой теплице сравнили пять вариантов управления досветкой салата. Контролем служил постоянный фотонный поток 350 мкмоль·м⁻²·с⁻¹. Остальные четыре — это две целевые уставки, каждая из которых достигалась двумя способами:
- квантовый выход фотосистемы II на уровне 0,68 — по датчику флуоресценции и по расчёту модели;
- скорость электронного транспорта (ETR) на уровне 100 — так же, по датчику и по модели.
Модель множественной линейной регрессии рассчитывала квантовый выход фотосистемы II по шести входным параметрам: интенсивности фонового излучения, концентрации CO2, температуре воздуха, дефициту упругости водяного пара (VPD), световой предыстории растения за предшествующий период и суточному ходу. Потребление светильников пересчитывалось из управляющего сигнала по линейной зависимости с коэффициентом детерминации 0,99, поэтому расход энергии в опыте измерен, а не оценён.
Что показали измерения
Биомасса не различалась ни в одном варианте: сырая и сухая масса розетки, содержание хлорофилла и антоцианов статистически неразличимы. Различался расход электроэнергии. За пятнадцать суток опыта суммарное потребление досветки составило 8,08 кВт·ч у сенсорного контура по скорости электронного транспорта против 9,67 кВт·ч у постоянного PPFD — на 16 % меньше при той же урожайности. Энергетическая эффективность выросла с 17,7 до 21,9 г сырой массы на киловатт-час.
Важна и обратная сторона результата. Предиктивные варианты экономии не дали: модельное управление по квантовому выходу израсходовало 9,86 кВт·ч, то есть больше контроля, а по эффективности ни один из двух модельных контуров от контроля значимо не отличался. Единственный вариант, который одновременно снизил расход и поднял эффективность, — прямая обратная связь по датчику, настроенная на скорость электронного транспорта.
Значение для проектирования и эксплуатации в условиях РФ
Для российских тепличных комбинатов в световых зонах с коротким зимним днём и высокой долей затрат на энергоносители в себестоимости экономия каждого киловатт-часа остаётся приоритетом. Прямой перенос лабораторных оптических систем в промышленную эксплуатацию упирается в прикладные сложности:
- Аппаратная надёжность измерительных модулей. Оптические флуориметры лабораторного класса чувствительны к пыли, конденсату, обработкам средствами защиты растений и механическим повреждениям при уходных работах.
- Пространственная неоднородность ценоза. Датчик фиксирует состояние одного листа на конкретном ярусе. На высокорослых культурах (томат, огурец) трансформация светового поля по высоте шпалеры требует разветвлённой сети сенсоров, что усложняет кабельную инфраструктуру или радиоканалы.
- Интеграция в АСУ ТП. Большинство климатических компьютеров работают по закрытым протоколам и не поддерживают сторонние предиктивные скрипты напрямую. Управление мощностью фитосветильников требует цифровых интерфейсов (0–10V, DALI или Modbus) и контроллеров, способных пересчитывать уставки в реальном времени.
Соблазн обойтись косвенной моделью на базе стандартных датчиков микроклимата понятен: она не требует монтажа хрупкой оптики на растениях и опирается на приборы, которые в теплице уже стоят. Но в этой работе именно модельные контуры экономии и не дали. Авторы объясняют это тем, что расчёт по микроклимату не улавливает быструю реакцию листа, а управляет по усреднённому прогнозу. Добавьте к этому, что модель обучена на одной культуре в одной теплице: перенос на другой комплекс без повторной калибровки авторы прямо называют предметом дальнейшей проверки.
Ограничения работы
Исследование выполнено на листовом салате с относительно простой архитектурой куста и невысокой плотностью листового покрова по сравнению со шпалерными культурами. Опыт занял пятнадцать суток в одной теплице, по пять повторностей на вариант, при неизменном спектре: спектральный состав в работе не варьировали, поэтому о влиянии спектра на эффективность адаптивного управления по этим данным судить нельзя. Экономическую окупаемость парка промышленных флуориметров с учётом калибровки, монтажа и сервиса авторы не считали; в обсуждении они указывают на многоголовочные PAM-флуориметры как на способ одновременно снизить стоимость и охватить датчиком больше листьев.
Инженерные выводы
При проектировании новых комплексов и модернизации действующих систем освещения целесообразно закладывать непрерывное аналоговое или цифровое диммирование вместо ступенчатого включения групп. Это не пожелание на будущее, а условие входа: экономия в 16 % получена на плавном контуре, а ступенчатая схема такой сценарий физически не отрабатывает — она умеет только включить и выключить группу.
Порядок внедрения из результатов работы следует обратный привычному: начинать имеет смысл с датчика в реперной точке блока, а не с алгоритма по микроклимату. Модель — не замена измерению, а способ размножить его на площадь после того, как контур с датчиком настроен и показал экономию на конкретной культуре. И то и другое работает только поверх корректно рассчитанного базового уровня досветки: если уставка PPFD подобрана неверно, адаптивное управление будет экономить относительно неправильного числа. Как считают этот уровень — в разборе PPFD и DLI для теплицы.
