Верхний свет
Новая теплица или модернизация пролёта
Считаем расстановку по культуре, высоте шпалеры и геометрии пролёта. Светильник выбираем после целевого PPFD, а не по площади или ваттам.
Системы досветки для B2B
Фитосветильники и системы досветки для промышленных и частных теплиц
Проектируем освещение промышленных и частных теплиц, а также тепличных комплексов. Рассчитываем PPFD и DLI, подбираем верхнюю и межрядную досветку, поставляем оборудование, монтируем и запускаем систему.
- с 2015 годаразрабатываем и выпускаем светильники
- 60 месяцевгарантии на светильники ECOLED-BIO
- Одна командарасчёт, проект, монтаж и ПНР
Подбор по задаче
Какая система нужна вашей теплице
Сценарий зависит от культуры, листового аппарата, высоты и действующей инженерии. Модель и шаг светильников определяем после расчёта, а не по усреднённой норме на квадратный метр.
Межрядный свет
Досветка нижних ярусов огурца и томата
Линейные приборы размещаем в зоне листового аппарата. Проверяем доступ света, проходы, полив и обслуживание, чтобы оборудование не мешало технологии выращивания.
Замена ДНаТ
Модернизация без слепой замены ватт на ватты
Сравниваем фотонный поток, оптику, равномерность, точки питания и режим работы. Экономику считаем по конкретной схеме и тарифу объекта.
Проверено на объектах
Теплицы и комплексы с нашим светом
Научный фитотрон, салатная линия, огурец, экзотические культуры и частная стеклянная теплица. В карточках показываем задачу и подтверждённый результат без усреднения по отрасли.
Фитотронный комплекс Вавиловского университета
Задача. Спроектировать несколько сценариев досветки для научного комплекса и разных зон выращивания.
Решение. В проект вошли верхние F-RING и F-MATRIX, а также линейные светильники для межрядной досветки.
Смотреть проект
Тепличный комплекс в Раменском
Задача. Организовать верхнюю досветку экзотических растений при высоте подвеса около 5 метров.
Решение. На объекте установлены 175 светильников общей мощностью около 45 кВт.
Смотреть проект
ТК «Завьяловский»
Задача. Сравнить светодиодные светильники с ДНаЗ-400 на салатной линии в рабочей теплице.
Решение. В тестовой зоне расход электроэнергии на освещение был ниже на 45%.
Смотреть проект
Фитосветильники ECOLED-BIO F-RING в Агрохолдинге «Добрянский»
Гибридная досветка огурца в теплице Кунгурского сельхозколледжа
Досветка двух частных теплиц в Подмосковье
Умная теплица Калачеевского аграрного техникума
Фитодосветка в зимней оранжерее п. Таватуй Свердловской области
Пилотный проект LED-досветки в тепличном комплексе «Труженик»
Досветка фитосветильниками ECOLED-BIO Optima в ТК «Авсень» (Крым)
Видео с объекта
Как свет работает на реальном объекте
Видео показывает три зоны, разную высоту и несколько сценариев управления светом.
Премиальные стеклянные теплицы
Свет для английской теплицы: сохранить архитектуру и учесть потребности растений
В английской теплице система освещения должна учитывать не только растения. Важны рисунок металлического каркаса, прозрачность кровли, тени от рам и деревьев, вид прибора и блики. ECOLED-BIO проектирует свет и управление; конструкцию самой теплицы выполняет профильный подрядчик.
Расчёт по геометрии
Учитываем пролёты, высоту шпалеры, точки подвеса, остекление и затенение конструкциями.
PPFD и DLI по культуре
Связываем уровень света и продолжительность досветки с культурой, фазой роста и естественным приходом.
Верхняя и межрядная досветка
Собираем одну схему из верхнего, межрядного или гибридного света, если этого требует листовой аппарат.
Зональное управление
Разделяем пролёты и культуры на группы. Учитываем таймеры, датчики и интеграцию с автоматикой теплицы.
Монтаж и ПНР
При необходимости выполняем монтаж, подключение, настройку и запуск, а не только поставляем оборудование.
Гарантия и сервис
Гарантия на светильники составляет 60 месяцев. После неё доступны диагностика и ремонт.
Инженерная система
Верхняя, межрядная или гибридная досветка
Схему выбирают по тому, куда должен попасть свет. Для высокой культуры верхний прибор и линейный свет внутри ценоза решают разные задачи.
| Схема | Когда рассматриваем | Что проверяем |
|---|---|---|
| Верхняя | Новая теплица, салат, рассада, невысокая или открытая культура | Высоту, оптику, PPFD, равномерность и затенение конструкциями |
| Межрядная | Высокорослый томат или огурец с плотным листовым аппаратом | Положение в ценозе, доступ персонала, полив, температуру листа и обслуживание |
| Гибридная | Верхнего света недостаточно нижним ярусам, но он остаётся основой системы | Баланс мощности по уровням, группы управления и общий DLI |
Замена ДНаТ
Экономику считают по системе, а не по мощности одной лампы
Светодиодный светильник нельзя выбирать как ближайший аналог ДНаТ по ваттам. Сначала сравнивают PPF и распределение света, затем число приборов, часы работы, установленную мощность и влияние на тепловой баланс.
Каталог ECOLED-BIO
Серии фитосветильников ECOLED-BIO
Выберите серию и модель — покажем характеристики, документы и примеры применения прямо на странице. Здесь собраны решения для верхней, межрядной и гибридной досветки теплиц. Вся линейка одной таблицей, паспорта и условия для дилеров — на странице фитоламп от производителя.
Команда проекта отвечает за расчёт и запуск
Светотехник, проектировщик и коммерческий специалист работают с одной версией исходных данных. Так расчёт, спецификация и фактический монтаж не расходятся между собой.
Основной сценарий
Получите расчёт освещения теплицы
Заполните то, что уже известно. Специалист проверит исходные данные и объяснит, чего не хватает для расчёта PPFD, схемы размещения и спецификации.
- 1Собираем исходные данные
План, культура, высота, ограждение, действующее освещение и режим работы.
- 2Считаем свет
PPFD, равномерность, DLI, точки установки и электрическая мощность.
- 3Готовим проект
Схема расстановки, группы управления, крепления и трассы.
- 4Поставляем и монтируем
Комплектуем объект и выполняем согласованный объём монтажных работ.
- 5Запускаем
Проверяем группы, сценарии, автоматику и фактическую работу системы.
- 6Поддерживаем
Гарантия на светильники 60 месяцев, затем доступны диагностика и ремонт.
Обсудить пилотную зону
Пилот имеет смысл, если заранее определены контрольная зона, режим и измеримые показатели.
Ответы инженеров ECOLED-BIO
Вопросы об освещении промышленных теплиц
Какие данные нужны для расчёта освещения теплицы?
Нужны план или размеры пролёта, высота до верхнего листа, культура и фаза выращивания, город, тип ограждения и сведения о существующем свете. Если известны целевые PPFD или DLI, приложите их. Для модернизации также нужны модели и схема размещения действующих ламп.
Сколько фитосветильников нужно на 1 000 м²?
По одной площади количество определить нельзя. На результат влияют высота подвеса, оптика, PPF конкретной модели, культура, целевой PPFD, затенение конструкциями и требуемая равномерность. Число и шаг приборов получают из светотехнического расчёта.
Чем PPFD отличается от DLI?
PPFD показывает плотность потока фотонов на поверхности растений в конкретный момент. DLI учитывает этот поток за сутки. Поэтому одинаковый PPFD при разном времени работы даёт разную суточную дозу света.
Когда нужна межрядная досветка?
Её рассматривают для высокорослых культур, когда верхний свет плохо достигает нижних ярусов листьев. Решение зависит от густоты листового аппарата, схемы посадки, проходов и технологии ухода. Межрядный свет не заменяет расчёт верхнего.
Можно ли заменить ДНаТ на LED один к одному по мощности?
Нет. Сравнивать нужно не только ватты, но и фотонный поток, оптику, равномерность, высоту, фактический режим работы и тепловой баланс. Поэтому схема замены начинается с замеров и расчёта, а не с подбора ближайшей мощности.
Как досветка влияет на отопление и микроклимат?
Светильники выделяют тепло, а переход с газоразрядного света меняет тепловой баланс теплицы. При модернизации это учитывают вместе с отоплением, вентиляцией и режимом работы. Универсальной поправки для всех объектов нет.
Можно ли связать свет с автоматикой теплицы?
Да, если выбранная серия и проект управления поддерживают нужный сценарий. Свет делят на группы и включают по расписанию, сигналу датчика или алгоритму. Интерфейсы и ответственность сторон фиксируют до поставки.
Из чего складывается цена системы?
На стоимость влияют число и исполнение светильников, оптика, крепления, кабельные трассы, шкаф и управление, монтаж, ПНР и логистика. После получения исходных данных мы готовим спецификацию, поэтому заказчик видит состав проекта, а не цену одной лампы.
Какая гарантия и что происходит после неё?
Гарантия на светильники ECOLED-BIO составляет 60 месяцев. Условия по модели фиксируются в договоре и документах. После гарантийного срока доступны диагностика, ремонт и замена компонентов по согласованной смете.
Как спроектировать освещение английской стеклянной теплицы?
Свет лучше заложить до разводки электрики и отделки. В расчёте учитывают светопропускание стекла, тени от каркаса и деревьев, зоны растений, высоту, блики и внешний вид подвеса. ECOLED-BIO отвечает за освещение и управление, а не за производство конструкции теплицы.
Модели фитосветильников для теплиц и их характеристики
В промышленной теплице верхний свет подбирают под шаг конструкций кровли, а межрядную досветку — под высоту шпалеры и загущённость посадки. Ниже — мощность, фотонный поток и эффективность по каждой модели; полный паспорт и документы — в карточке.

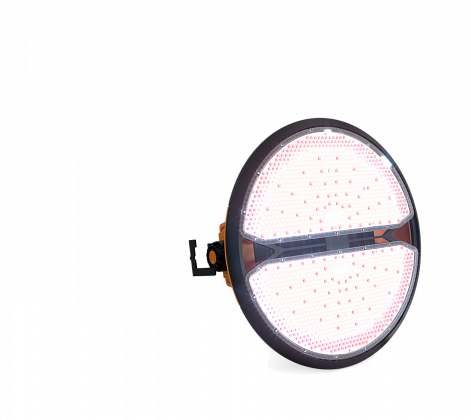

Серия F-MOON
Верхний свет большой теплицы: прямая замена ДНаТ 600 и 1000 Вт| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-400W-xx F-MOON | 400 | 1120 | 2,80 | IP67 | d440 × h233–258 | 15,4 |
| ECOLED-BIO-600W-xx F-MOON | 600 | 1680 | 2,80 | IP67 | d586 × h275–290 | 31,1 |
| ECOLED-BIO-800W-xx F-MOON | 800 | 2160 | 2,70 | IP67 | d586 × h275–290 | 31,1 |
| ECOLED-BIO-1000W-xx F-MOON | 1000 | 2730 | 2,73 | IP67 | d586 × h275–290 | 31,1 |
Серия F-RING
Верхний свет промышленной теплицы с большой высоты подвеса| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-185W-xx F-Ring | 185 | 545 | 2,95 | IP67 | d330 × h190–270 | 8,3 |
| ECOLED-BIO-240W-xx F-Ring | 240 | 685 | 2,85 | IP67 | d330 × h190–270 | 8,5 |
| ECOLED-BIO-320W-xx F-Ring | 320 | 895 | 2,80 | IP67 | d330 × h190–270 | 8,7 |
Серия F-Matrix
Верхний свет, включая исполнение с активным охлаждением| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-100W-xx F-Matrix | 100 | 230 | 2,30 | IP66 | 500 × 170 × 110 | 3,2 |
| ECOLED-BIO-150W-xx F-Matrix | 150 | 345 | 2,30 | IP66 | 650 × 170 × 110 | 4,4 |
| ECOLED-BIO-195W-xx F-Matrix | 195 | 450 | 2,31 | IP66 | 900 × 170 × 110 | 6,6 |
| ECOLED-BIO-300W-xx F-Matrix (with active cooling system) | 300 | 660 | 2,20 | IP66 | 950 × 170 × 110 | 7,2 |
Серия F-Liner
Межрядная досветка и линейные схемы| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-50W-xx F-LINE IP67 | 50 | 145 | 2,90 | IP67 | 500 × 85(140) × 94 | 1,8 |
| ECOLED-BIO-80W-xx F-LINE IP67 | 80 | 225 | 2,81 | IP67 | 1000 × 85(140) × 94 | 3,3 |
| ECOLED-BIO-100W-xx F-LINE IP67 | 100 | 275 | 2,75 | IP67 | 1000 × 85(140) × 94 | 3,3 |
Серия F-OPTIMA
Рассадные столы, стеллажи, многоярусное выращивание| Модель | Мощность Вт | Фотонный поток (PPF) мкмоль/с | Эффективность (PPE) мкмоль/Дж | Степень защиты | Габариты мм | Масса кг |
|---|---|---|---|---|---|---|
| ECOLED-BIO-30W-xx F-OPTIMA | 30 | 70 | 2,33 | IP65 | 500 × 95(125) × 80 | 1,2 |
| ECOLED-BIO-60W-xx F-OPTIMA | 60 | 140 | 2,33 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-BIO-80W-xx F-OPTIMA | 80 | 175 | 2,19 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-BIO-100W-xx F-OPTIMA | 100 | 210 | 2,10 | IP65 | 1000 × 85(140) × 80 | 2,3 |
| ECOLED-30W-LX-xx Fito IP65 | 30 | 145 | — | IP 65 | 500х70х80 | 1,1 |
| ECOLED-60W-LX-xx Fito IP65 | 60 | 90 | — | IP 65 | 1000х70х80 | 1,8 |
| ECOLED-30W-VL-xx Fito IP65 | 30 | 40 | — | IP 65 | 1000х70х80 | 1,1 |
| ECOLED-60W-VL-xx Fito IP65 | 60 | 80 | — | IP 65 | 1000х70х80 | 1,8 |
Перед расчётом
Как проектируют освещение промышленной теплицы
Расчёт связывает биологическую задачу, конструкцию теплицы, паспортные данные светильника и режим работы. Результат должен читаться как инженерное решение, а не как красивая карта распределения.
Культура и целевой свет
Сначала определяют культуру, фазу выращивания и целевые показатели. PPFD описывает свет в моменте, DLI учитывает суточную дозу. Оба параметра нужны вместе с фотопериодом.
Геометрия и ограждение
Высота, пролёты, стекло или плёнка, балки и оборудование формируют тени и ограничивают точки подвеса. Поэтому две одинаковые площади могут получить разное число приборов.
Оптика и равномерность
PPF светильника сам по себе не показывает, сколько фотонов попадёт на лист. В расчёте проверяют оптику, шаг, крайние зоны и равномерность по рабочей поверхности.
Мощность и тепловой баланс
Установленная мощность влияет на электроснабжение и микроклимат. При замене ДНаТ вместе со светом проверяют отопление, вентиляцию и часы работы оборудования.
Строите теплицу? Заложите свет до монтажа инженерии
Пришлите план, разрез, высоты, культуру и предполагаемую технологию. Мы расставим точки света и группы управления до прокладки трасс и установки щитов.
Обсудить строящийся объектПодробнее: как читать светотехнический расчёт, расчёт освещения теплицы, PPFD, DLI и фотопериод, фитолампы и фитосветильники от производителя.
Справочник ECOLED-BIO
Что прочитать перед выбором
Как читать светотехнический расчёт: PPFD, DLI и равномерность
Какие показатели проверять и почему красивой карты распределения недостаточно.
Читать
Сколько светильников нужно теплице
Почему количество зависит от культуры, высоты, оптики и целевого PPFD, а не только от площади.
Читать
Верхняя, межрядная и гибридная досветка
Как выбрать схему для листового аппарата, проходов и технологии выращивания.
Читать
Замена ДНаТ: как считать энергетику проекта
Что сравнивать кроме мощности и как не потерять свет при модернизации.
ЧитатьПоставка и сервис
Коротко о коммерческих условиях
Что получает заказчик после расчёта?
Состав результата зависит от стадии проекта. Обычно это схема расстановки, перечень оборудования, расчётные показатели и коммерческое предложение. Точный комплект фиксируем до начала работ.
Можно ли начать с пилотной зоны?
Да, если пилот даст измеримый ответ. До поставки фиксируем площадь, контрольную зону, режим, срок наблюдения и показатели, по которым сравниваем варианты.
Работаете ли вы с проектировщиками и генподрядчиком?
Да. Передаём исходные данные по размещению, питанию и управлению, согласуем границы работ и изменения проекта с ответственными участниками.
Поставляете ли оборудование в регионы?
Да, отправляем оборудование по России. Логистика, монтаж и выезд на ПНР зависят от состава поставки и адреса объекта.
Какие документы входят в поставку?
Паспорта и доступные сертификаты находятся в карточках моделей. Состав проектных и исполнительных материалов зависит от договора.
Следующий шаг
Начните с расчёта, а не с покупки светильников
Покажите план теплицы, культуру и действующий свет. Мы проверим исходные данные и предложим вариант, который можно посчитать и защитить цифрами.
