Пока павильон открыт, мощность досветки снижена до 15–20 % и свет остаётся комфортным для посетителей; после закрытия система сама выводит светильники на полную. Всего в трёх зонах 234 прибора общей мощностью около 18,5 кВт.

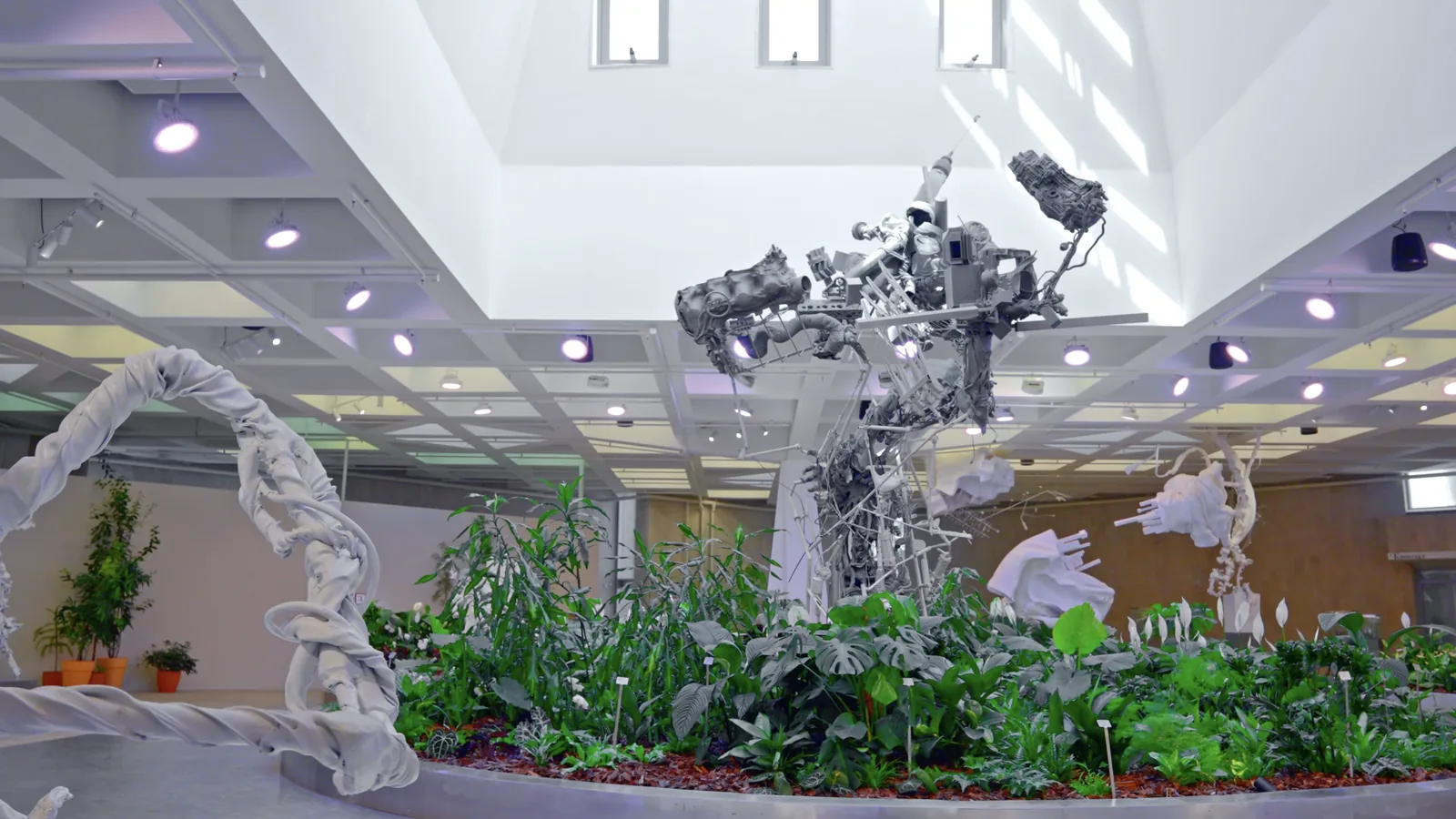

В павильоне № 29 на ВДНХ запущена система досветки постоянной экспозиции «Цветоводство и озеленение». Расчёты по трём зонам с цифрами облучённости и фотографии павильона — в кейсе Досветка экспозиции в павильоне №29 ВДНХ «Цветоводство и озеленение».
Задача была не только в уровне света
Остекления в здании мало, естественного света растениям не хватает: коллекция теряет вид, новые посадки развиваются медленно. Но экспозицию смотрят посетители, а рабочая мощность фитооблучателей для человека некомфортна. Значит, система должна уметь работать в двух режимах — приглушённом в часы работы павильона и полном, когда экспозиция закрыта.
Три зоны — три решения
Светотехнический расчёт выполнили в фотонных единицах в диапазоне ФАР 400–700 нм отдельно по каждому типу помещения. В большом зале с тропическими и декоративными растениями приборы F-RING подвешены на отметке пять метров. В кафе с водной зеленью — зоне отдыха посетителей, совмещённой с бассейном с водными растениями — те же приборы работают с высоты трёх метров. Световые арки устроены иначе: это четырёхъярусные стеллажи из конструкционного профиля, растения стоят плотно и в несколько уровней, подвесной светильник здесь не подходит. Свет нужен на каждой полке, поэтому вдоль конструкций стеллажа закреплены трубчатые приборы — маломощные, но по всей длине полок.
Управление
Три зоны живут по разным сценариям, поэтому каждая управляется отдельно, а оператор работает и с персонального компьютера, и с приложения на смартфоне. График досвечивания отрабатывается автоматически: пока экспозиция открыта, мощность снижена и свет остаётся комфортным для посетителей; после закрытия павильона система сама выводит светильники на полную мощность.
Всего на объекте 234 светильника общей установленной мощностью около 18,5 кВт. Со стороны ECOLED-BIO выполнены обследование и расчёт по трём зонам, поставка светотехнического, электротехнического оборудования и оборудования управления, разработка сценариев по зонам, шеф-монтаж и пусконаладка. Что означает облучённость в мкмоль/м²·с и почему её считают в диапазоне ФАР — в справочнике: PPFD, DLI и фотопериод.
Полные расчёты и состав оборудования — на странице проекта: павильон № 29 ВДНХ.
